Fabrication électronique (shield Arduino simple) -
Tests et essais La dernière phase de fabrication du prototype, avant utilisation réelle, est la phase de test qui consiste à vérifier la fonctionnalité attendue et à mettre au point si des disfonctionnements sont constatés. Elle se décompose, ici, en deux étapes majeures :
- mesures et vérifications avec un multimètre et éventuellement d'autres outils (alimentation, oscilloscope, générateur basse fréquence ...)
- essais en situation réelle de fonctionnement.
Documents utiles

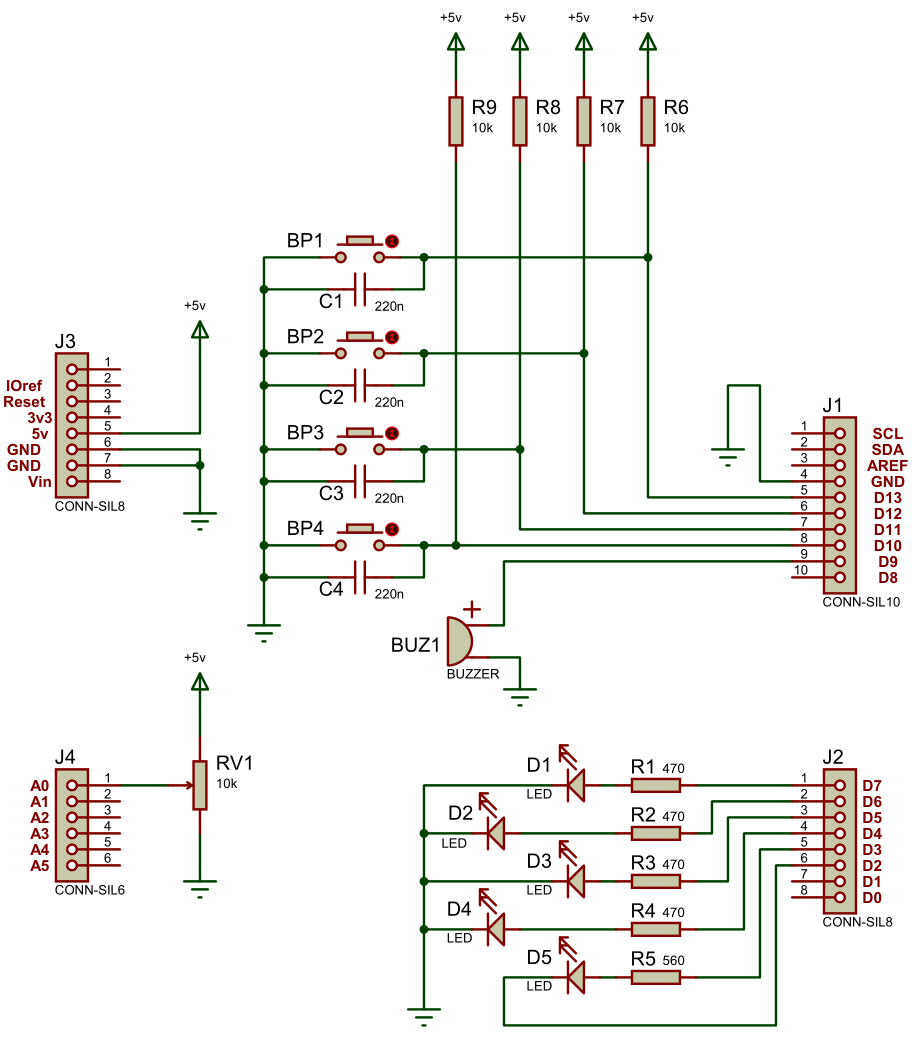

Le schéma structurel est redonné ici pour faciliter les investigations.
Implantations des composants (vue coté composants)
Etape 1 : Mesures et vérifications préalables
Cette étape consiste à vérifier qu'il n'y a pas de disfonctionnement majeur qui risquerait d'entrainer des déteriorations graves lors de la première mise en service.
1. VERIFICATION DE L'ABSENCE DE COURT CIRCUIT
-
Cette carte n'intègre que des composants passifs mais elle utilise tout de même l'alimentation 5v du ARDUINO.
S'il y a un court circuit sur cette alimentation, cela peut déteriorer définitivement la carte ARDUINO.
Ce sera donc la première vérification majeure à effectuer.
L'alimentation est prise sur le connecteur J3 : +5v (broche 5) et masse ou GND (broches 6 et 7).
Vérifier au multimètre qu'il n'y a pas de court circuit entre le +5v et GND. -
En fonctionnement normal, les contacts des connecteurs J1 et J2 seront directement reliés aux entrèes/sorties du processeur de la carte ARDUINO.
On doit s'assurer qu'il n'y a pas de risque.
Vérifier au multimètre qu'il n'y a pas de court circuit entre deux broches consécutives de J1 (9 mesures).
Vérifier au multimètre qu'il n'y a pas de court circuit entre deux broches consécutives de J2 (7 mesures).
-
La masse (GND) est présente sur deux connecteurs (J3 et J1).
Vérifier au multimètre qu'il y a bien continuité entre les masses de ces deux connecteurs
-
Vérifier au multimètre qu'il y a bien continuité entre le 5v du connecteur J3 et les broches des résistances R6 à R9 qui doivent y être reliées. (voir schéma structurel)
Etape 2 : tests "in situ"
Une fois l'étape 1 validée, il est possible d'effectuer les tests "in situ" en prenant moins de risques.
Insérer le shield sur la carte ARDUINO non alimentée. Il n'y a qu'un sens possible. Les images ci-dessous montre comment cela est prévu.
Si les connecteurs n'ont pas été soudés parfaitement droits et alignés, cette action risque d'être délicate, voire impossible. Ne pas hésiter à revoir l'implantation des connecteurs !

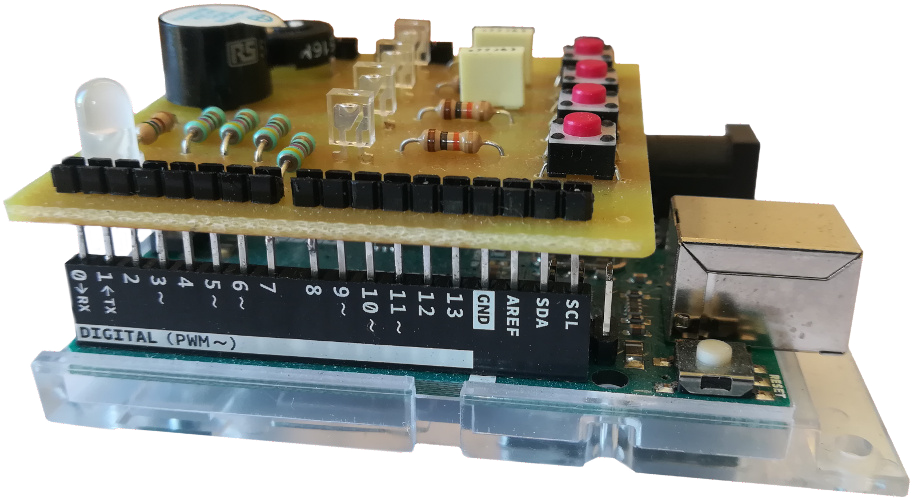

Shield en phase d'insertion (vue coté connecteurs J1 et J2)

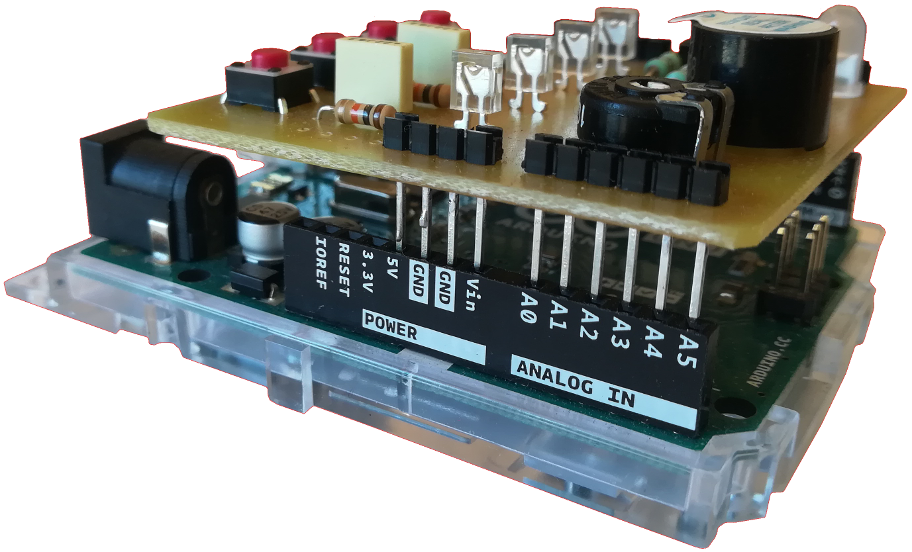

Shield en phase d'insertion (vue coté J3 et J4)
Alimenter la carte ARDUINO et tester le fonctionnement. Celui-ci dépend,évidemment, du programme qui a été intégré dans la carte ARDUINO.
Grossièrement, les fonctionnalités sont :
- Emission d'un beep dans le buzzer lors de l'appui sur un bouton poussoir.
- Les appuis successifs sur un bouton poussoir font basculer l'illumination/extinction de la LED associée.
- La LED bicolore change de couleur quand la résistance ajustable passe par la valeur médiane. Vert puis rouge lors de la rotation à droite.
