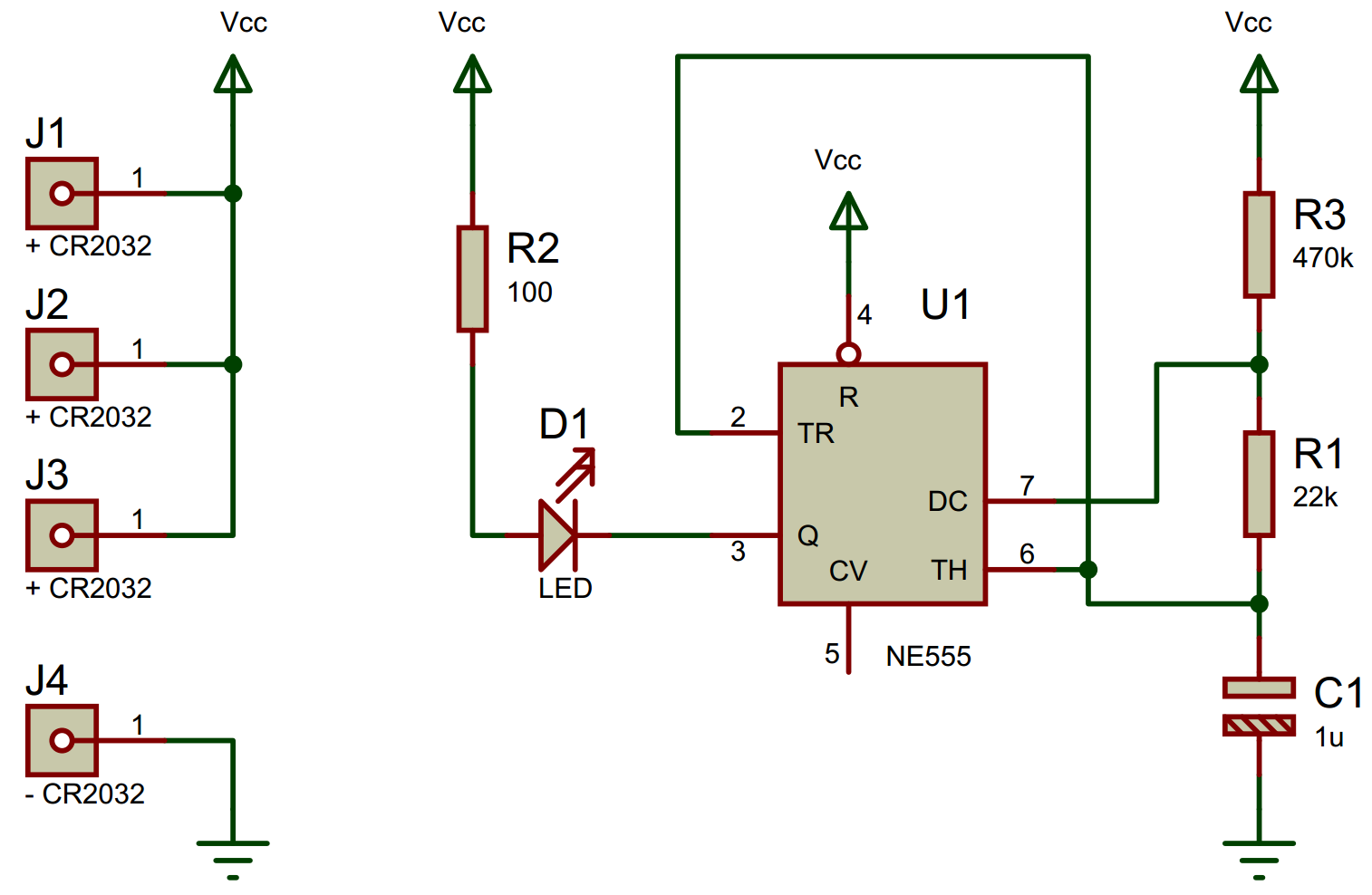

Le schéma structurel est relativement simple. On peut reconaitre la structure classique d'un montage astable basé sur le circuit intégré ne555, en version CMS ici.
En sortie on trouve la LED que l'on veut voir clignoter. Elle est connectée à l'alimentation positive de manière à clignoter très brièvement.
En effet, le rapport cylique en sortie du 555 est toujours suppérieur à 50% pour un montage astable classique. Ici, R3 étant très supérieure à R1, le rapport cyclique
sera très proche de 1 (environ 95%). Pour plus de détail il vaut mieux consulter la
doc technique du 555. Attention il y a une petite erreur dans la formule du rapport cyclique.
Schéma structurel au format pdf
Schéma structurel au format isis (Labcenter Electronics)
