Fabrication électronique (shield Arduino simple) -
Introduction

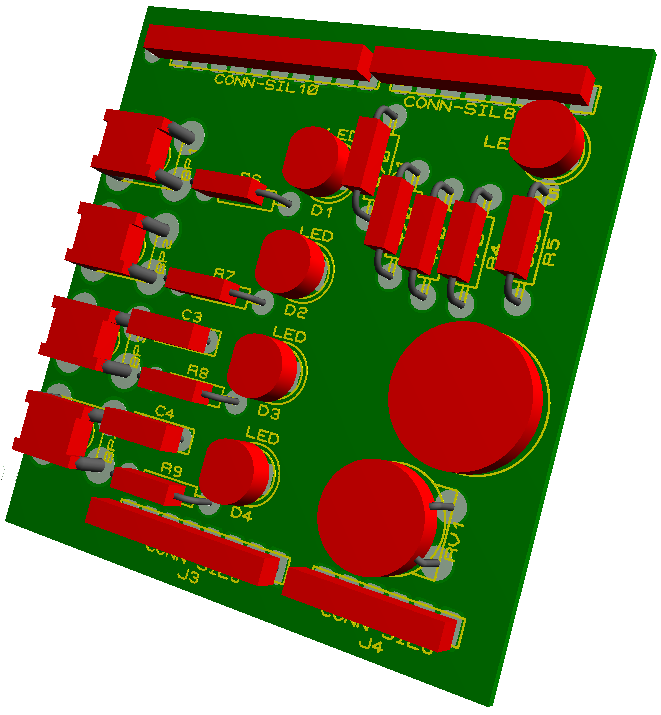

OBJECTIF : réaliser une carte électronique qui pourra être utilisée comme shield Arduino simple. L'implantation des connecteurs est compatible avec le modèle Arduino Uno.
Ce shield est relativement simple car il contient seulement 4 boutons poussoirs, 4 leds , 1 led bicolore, un buzzer et une résistance ajustable.L'intérêt ici est principalement pédagogique. D'abord cela permet de se familiariser avec la fabrication électronique en produisant une carte de complexité modeste (dimension réduite, peu de composants, carte simple face, composants passifs uniquement, pas d'intégration logicielle). Ensuite cela permet de mettre en oeuvre des tests et essais qui demandent peu de connaissances (outils simples : alimentation et multimètre, schéma facile à lire). Et pour finir, la carte sera utilisée pour s'initier à la programmation sur Arduino et permettra de se familiariser avec les principes de base.

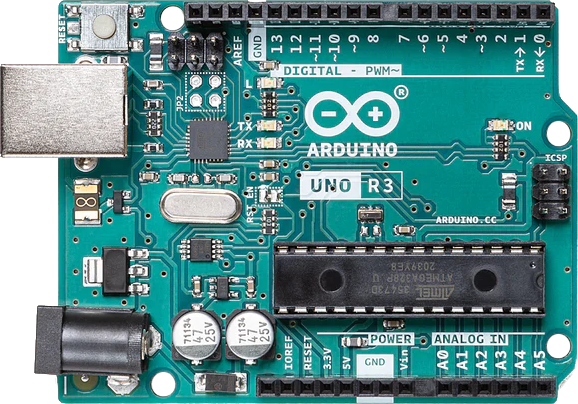

La carte ARDUINO UNO est une carte électronique basée sur un processeur ATmega328P. Les broches d'entrée/sortie numériques et analogiques du processeur sont accessibles
sur les connecteurs DIL. Cette carte permet de faire du prototypage rapide et de s'initier à la programmation (principalement en language C).
De nombreux shields (cartes qui s'insèrent sur la carte de base) sont disponibles dans le commerce. Ici on se propose d'en fabriquer un simple qui facilitera les premiers essais.
