Fabrication électronique (Badge CMS) -
Introduction
OBJECTIF : réaliser une carte électronique dont la finalité est un petit badge clignotant.L'intérêt est principalement pédagogique. C'est une bonne initiation à la fabrication CMS. En effet, la majorité des composants est de type montage en surface. De plus, cela permet de mettre en oeuvre des tests et essais qui demandent peu de connaissances (outils simples : alimentation et multimètre, schéma facile à lire).
Cet objet est relativement simple car il contient seulement un circuit intégré 8 broches, un condensateur, quelques résistances et une DEL. La difficulté réside dans le fait que les composants sont CMS et requièrent une grande minutie et dextérité lors de l'implantation.

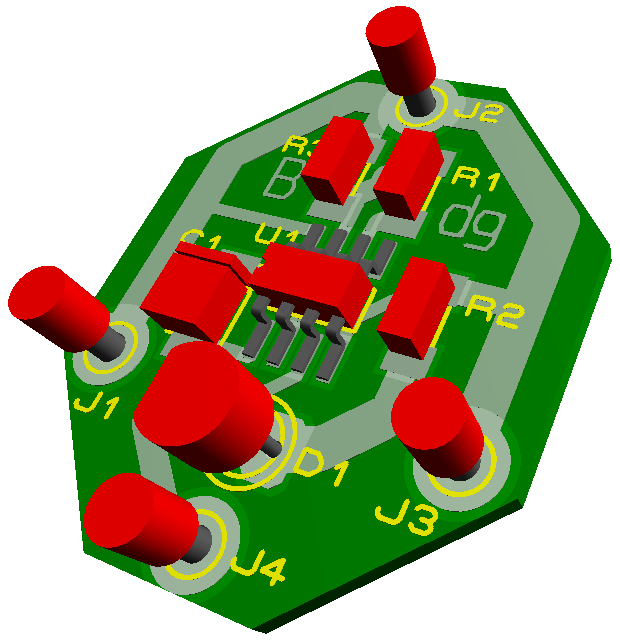

Il y aura , comme souvent dans nos réalisations, quelques particularités de fabrication. On peut voir sur la vue 3D qu'il y a quelques composants traversants mais leur implentation est un peu spécifique et nécessitera une attention particulière :
- D1 est une LED dont les broches sont sensées être traversantes mais elle a deux particularités notables. D'abord elle est implantée coté cuivre. Du même coté que les composants CMS. Les soudures seront effectuée du coté du boitier de la DEL. De plus, lors du perçage de ses pastilles, il faudra absolument éviter de percer la plaque totalement pour ne pas risquer de créer un cour-circuit avec la pile qui sera implantée sur l'autre face.

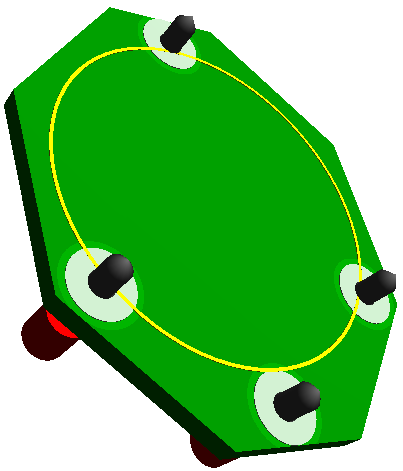

- J1, J2 et J3 sont des pastilles sur lesquelles ont viendra implanter des petits fils rigides qui viendront emprisoner la piles, sur l'autre face, et récupérer son potentiel positif. Si l'autre face du circuit est cuivrée, il faudra ébavurer le bord des trous de ces pastilles et surtout ne pas souder les fils du coté pile pour éviter le cour-circuit.
- J4 sera uniquement un via permettant de récupérer le potentiel négatif de la pile implantée sur la face opposée aux composants.
