Câblage d'une infrastructure réseau cuivre [TP 01] - Informations & détails utiles

Les câbles à paires torsadées qui doivent être utilisés pour réaliser la liaison sont déja en place. Ils circulent en partie dans le faux plafond et en partie dans le chemin de câble. Il y en a plusieurs. Il faut donc passer par une étape d'identification du câble.

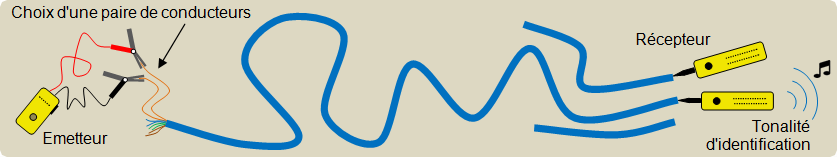

On utilisera un outil appelé "traceur de ligne électrique" ou "traceur de câble" ou encore "tone probe" en englais. Le principe est relativement simple. L'outil est composé de 2 parties. La première est utilisée pour émettre une tonalité sous forme de signal électrique d'un coté du câble. La seconde capable de détecter ce signal électrique et de le transformer en signal audible permet d'identifier l'autre bout du câble.

Les noyaux utilisés sont de marque 3M, modèle VOLITION OCK6.
Ils se montent sans outils.
On peut voir une vidéo de montage ici.

Attention sur cette video le drain du câble n'est pas relié car le connecteur est non blindé (type UTP).
Dans notre cas, les connecteurs sont blindés (type FTP) et le câble possède un blindage écran et un drain qu'il faudra donc relier.
On voit nettement sur la photo l'orifice de passage du drain qui viendra en contact avec le blindage du connecteur.

Le document technique 3M associé à ce noyau RJ45.

Rappel : lors du câblage du noyau RJ45, le détorsadage des paires de conducteurs du câble doit être le plus court possible pour éviter la déterioration de l'impédance caractéristique du câble et le risque de parasitage à cet enroit précis.

Pour estimer le prix des produits utilisés (noyaux RJ45, câble, plastron), un extrait du catalogue CONECTIS est proposé ici.
