Câblage d'une infrastructure réseau cuivre [TP 01] -
Tests - Livraison
La certification des liens (supports physiques) est une phase fondamentale de l'installation d'une infrastructure réseau informatique.
Elle intervient en fin d'installation lorsque les connecteurs ont été montés et mis en place.
La livraison au client ne pourra se faire que lorsque tous les liens auront été certifiés.
Le résultat de tous les tests donne lieu à un document qui devra être remis au client, preuve de la fonctionnalité de son infrastructure.
De nombreux tests sont effectués, parmis lesquels :
- Le plan de câblage (wire map en englais)
- Longueur du lien. On sait qu'elle doit être inférieure à 90m (pour le permanent link)
- L'atténuation (Insetion Loss en englais) qui doit être la plus proche possible de 0 dB
- Les diaphonies ...

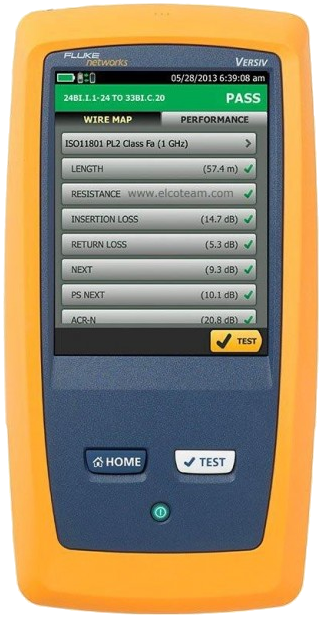

Professionnellement, cette opération s'effectue avec un certificateur. C'est un outil excessivement couteux dont nous ne disposons pas.
Nous effectuerons les tests avec un testeur réseau plus modeste qui nous permet de vérifier le plan de câblage et la longueur du lien.

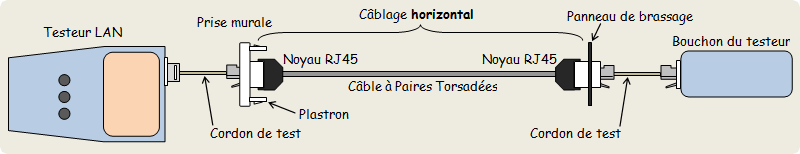

L'appareil de test est livré en deux modules : Le testeur proprement dit et un "bouchon" de test qui doit s'insérer à l'autre extrémité du lien testé.
L'opération de test ne présente pas de difficulté particulière. Les étapes sont simples :
- Insérer, sur chacun des noyaus RJ45 du lien, un cordon de test de bonne qualité.
- Sur une extrémité, raccorder le bouchon de test au cordon de test.
- Sur l'autre extrémité, raccorder le testeur au cordon de test.
- Allumer le testeur et suivre les indications des menus pour réaliser les tests. Ici deux tests sont réalisés : plan de câblage et mesure de la longueur du lien.
- Ne pas oublier d'interpréter les résultats du test et de les faire valider.
