Projets réalisés - Thermomètre de bain

DESCRIPTION
   Présentation
   Plages de température
   Schéma structurel
   Nomenclature

REALISATION
   Typon
   Implantation
   Conseils d'assemblage

NB : Les ressources pédagogiques et le dossier technique (format PDF) relatifs à cet objet technique sont disponibles à la section cours.

DESCRIPTION

Présentation.

	Le Thermomètre présenté ici n'a pas pour but d'indiquer à l'utilisateur une valeur précise de la température mesurée. Plongé dans un bain, il indique, à l'aide de témoins lumineux (diodes électro-luminescentes), si la température de l'eau est convenable pour un nourrisson. Le thermomètre est alimenté par des accumulateurs et est inséré dans un boîtier totalement étanche. Il peut donc être totalement immergé dans le bain. Il ne présente aucun danger pour le nourrisson. Il dispose de 5 témoins lumineux indiquant dans quelle plage de température se situe l'eau du bain : Deux LED jaune indiquent une température trop froide. Deux LED vertes indiquent une température convenable. Une LED rouge indique une température excessive.

       Le Thermomètre présenté ici n'a pas pour but d'indiquer à l'utilisateur une valeur précise de la température mesurée. Plongé dans un bain, il indique, à l'aide de témoins lumineux (diodes électro-luminescentes), si la température de l'eau est convenable pour un nourrisson.
        Le thermomètre est alimenté par des accumulateurs et est inséré dans un boîtier totalement étanche. Il peut donc être totalement immergé dans le bain. Il ne présente aucun danger pour le nourrisson.
        Il dispose de 5 témoins lumineux indiquant dans quelle plage de température se situe l'eau du bain :
Deux LED jaune indiquent une température trop froide.
Deux LED vertes indiquent une température convenable.
Une LED rouge indique une température excessive.

Plages de température.

DEL 1 (jaune)	DEL 2 (jaune)	DEL 3 (verte)	DEL 4 (verte)	DEL 5 (rouge)
température < 29°C	29°C < température < 32°C	32°C < température < 35°C	35°C < température < 38°C	température > 38°C

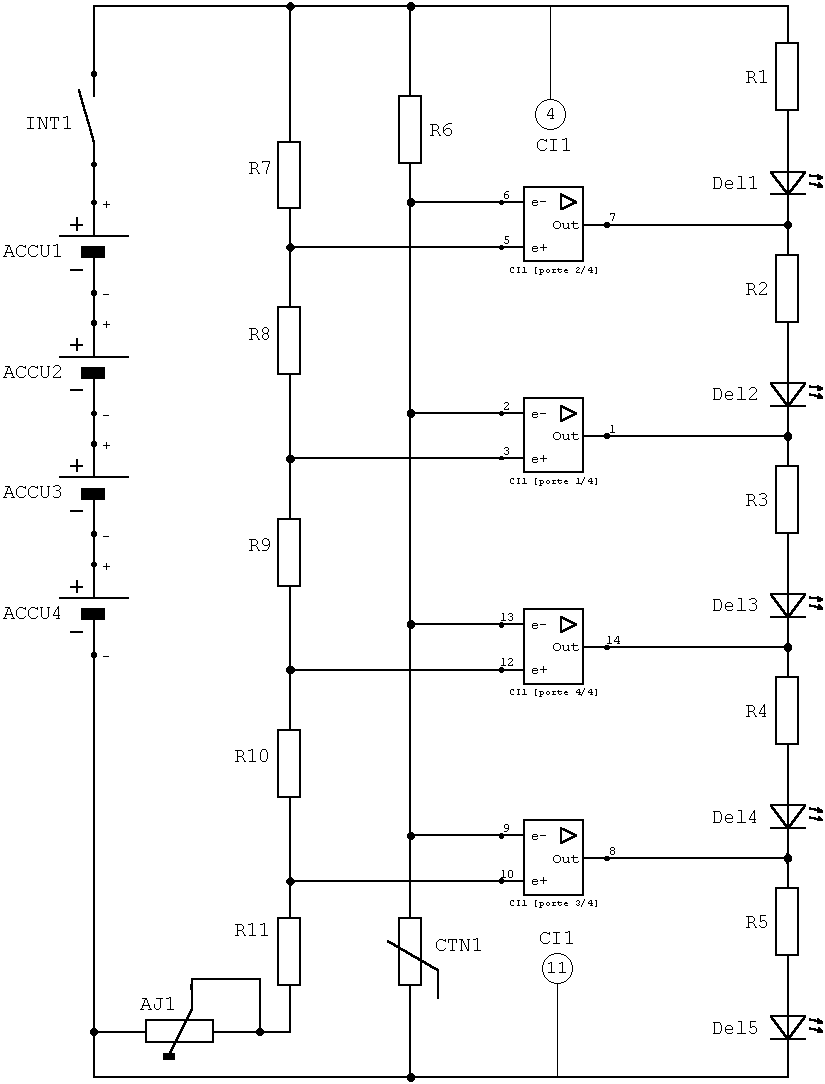

Schéma structurel.

Nomenclature.

Repère	Désignation	Valeur / référence
AJ 1	Résistance ajustable	1 kohm
CI 1	Amplificateur Intégré Linéaire	LM324
CTN 1	Résistance CTN	1500 ohm à 25 °C
DEL1	Diode Electro - Luminescente	jaune
DEL2	Diode Electro - Luminescente	jaune
DEL3	Diode Electro - Luminescente	verte
DEL4	Diode Electro - Luminescente	verte
DEL5	Diode Electro - Luminescente	rouge
INT	Interrupteur	M / A
R1	Résistance ¼ W	470 ohm
R2	Résistance ¼ W	180 ohm
R3	Résistance ¼ W	180 ohm
R4	Résistance ¼ W	180 ohm
R5	Résistance ¼ W	470 ohm
R6	Résistance ¼ W	1 kohm
R7	Résistance ¼ W	4,7 kohm
R8	Résistance ¼ W	390 ohm
R9	Résistance ¼ W	330 ohm
R10	Résistance ¼ W	330 ohm
R11	Résistance ¼ W	4,7 kohm

REALISATION

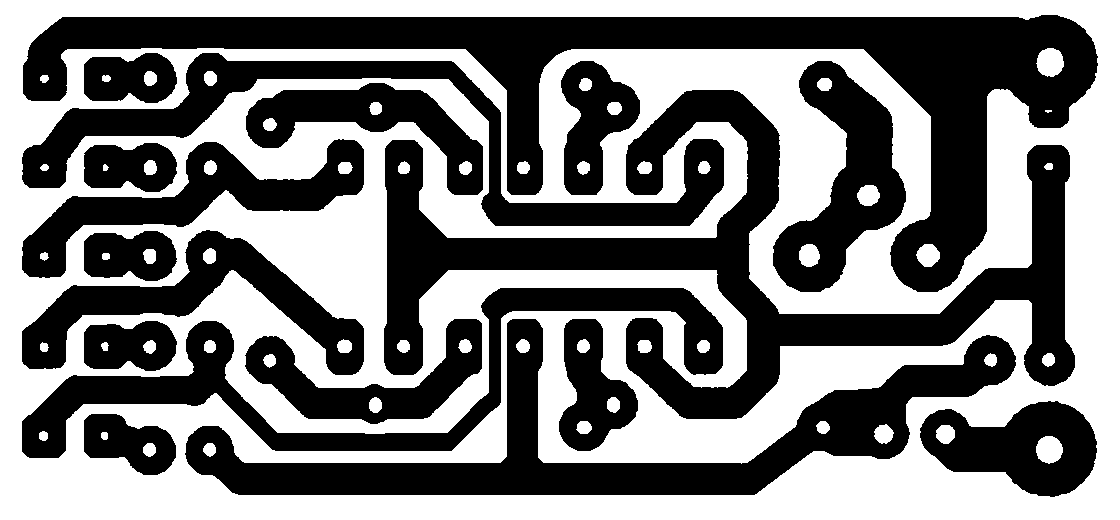

Typon.

	L'image ci-contre représente le typon du thermomètre (vu coté composants). Elle est de qualité médiocre. Pour réaliser le document de gravure, télécharger le fichier png de meilleure définition et l'imprimer sans oublier de spécifier "impression à l'échelle 1" ou "taille réelle". Le format png conserve les paramètres de taille d'origine du document.

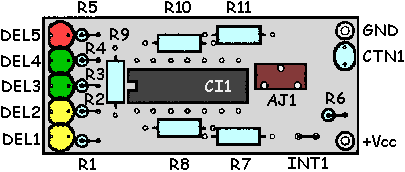

Implantation.

Photo d'implantation	Schéma d'implantation

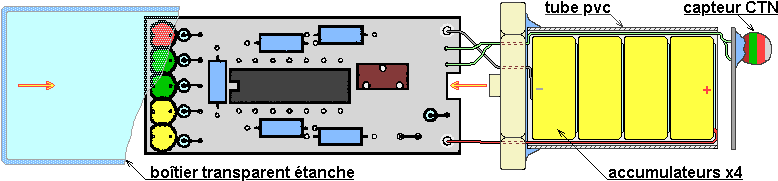

Conseils d'assemblage.

Le circuit est intégré dans un boîtier de lentille de contact. Il est fixé sur le coté interne du bouchon. Sur le coté externe, sont fixés les accus (intégrés dans un tube fermé par une rondelle d'époxy). Le capteur est fixé à l'extrémité,sur la rondelle d'époxy. La rondelle époxy, le tube et le bouchon sont assemblés avec de la résine époxy.
Le boîtier étanche transparent vient se visser sur le bouchon.
