| DESCRIPTION |
| Le jeu de lumière
proposé ici a été développé dans un but
d'exploitation pédagogique. Il est cependant tout à fait fonctionnel
et peut être fabriqué pour une utilisation personnelle. Pour éviter un éclairage statique ou peu original (simple chenillard), on a recours ici à un système entièrement programmable. Plusieurs type de séquences lumineuses, préalablement programmées, pourront être sélectionnées par l'utilisateur. |
|

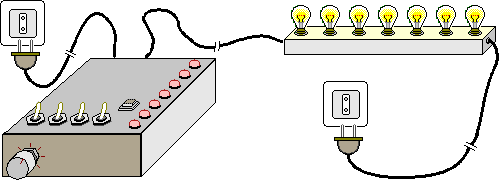

Le système est constitué
de 2 blocs principaux : La partie
commande permettant à l'utilisateur de sélectionner l'animation
lumineuse de son choix (parmis 16 préprogrammées), de choisir
la vitesse d'exécution et de prévisualiser les motifs à
l'aide de 7 témoins lumineux (LED). La partie
puissance : Rampe d'environ 1m de long sur laquelle viennent se fixer les
7 spots.Les 2 blocs doivent être connectés au secteur, et seront reliés entre eux par un cable DB9 male-femèle (type port série de PC). |
 |
Utilisation

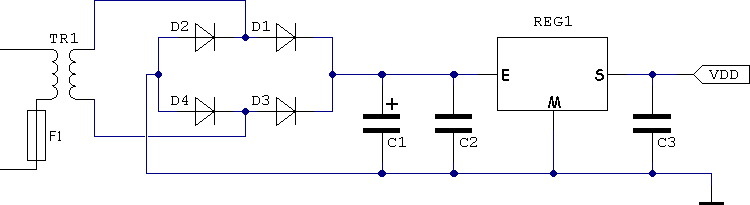

Schéma structurel de l'amimentation

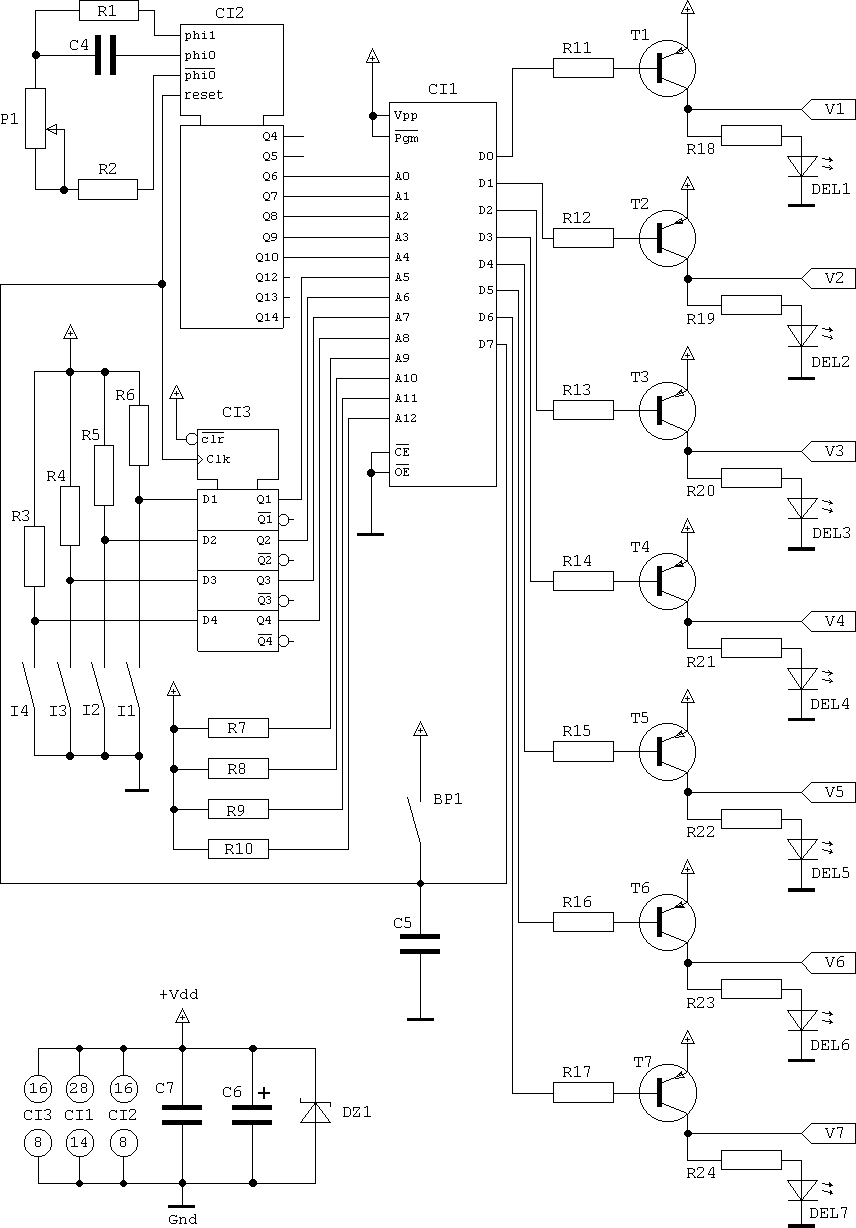

Schéma structurel de la carte commande

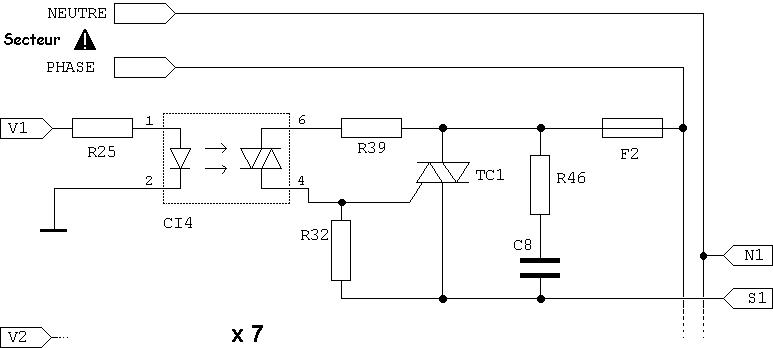

Schéma structurel de la partie puissance
Nomenclatures
| REALISATION |
Typon de la carte commande
Typons des cartes de la partie puissance
Implantation de l'alimentation
Implantation de la carte commande

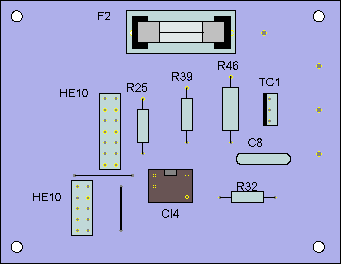

Implantation des cartes de la partie puissance
 |
 |
|---|
Conseils d'assemblage
