Câblage d'une infrastructure réseau cuivre [TP 01] - Intro

Un réseau informatique peut s'appuyer sur des infrastructures de technologies diverses :

Infrastructure câble cuivre.
Infrastructure câble fibre optique.
Infrastructure radio (wifi ...)

Le but est de créer des liaisons physiques entre les différents organes (PC, serveurs, imprimantes, switchs, routeurs ...) pour permettre à l'information de circuler des uns aux autres.

Topologie

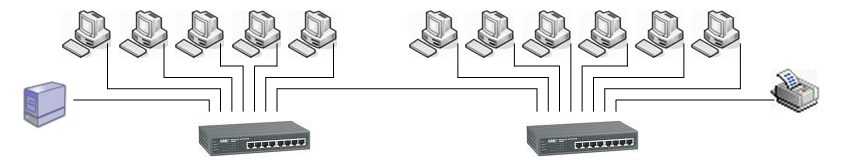

Le câblage d'un réseau Ethernet cuivre a subi de nombreuses évolutions depuis sa création. Aujourd'hui, la topologie physique de l'infrastructure est la topologie étoile avec comme organe central un switch (ou commutateur en français).
Plusieurs switch peuvent être reliés les uns aux autres pour former des structures plus complexes.

Câblage

Les câbles utilisés pour réaliser la structure sont des câbles à paires torsadées (Twisted Pair cable en anglais).
Une paire torsabée est formée de 2 cpnducteurs isolés enroulés en hélice l'un autour de l'autre. Cette structure confère à la paire de conducteurs des propriétés intéressantes pour la tranasmission de données à haute fréquence, dont une certaine immunité aux perturbations électromagnétiques.
Un câble réseau à paires torsadées est constitué de 4 paires. Ils peut être blindé pour limiter les interférences.
Il existe une dénomination normalisée pour définir le type de blindage, par exemple F/UTP (F : blindage général feuille d'aluminium, U : aucun blindage par paire, TP : Twisted Pair)

Les câbles sont classés en différentes Catégories qui spécifient, entre autre, la bande passante du câble.

Catégorie 5e : bande passante 100 MHz
Catégorie 6 : bande passante 250 MHz
Catégorie 6a : bande passante 500 MHz

rj45 Les connecteurs utilisés pour réaliser les cordons sont des connecteurs RJ45 dont on peut voir la numérotation des contacts sur l'image ci-contre.
Ce connecteur est également nomé MODULAR PLUG 8P8C (8 positions - 8 contacts)
Le connecteur représenté ici n'est pas blindé. Le rj45 existe évidement en version blindé. Il est alors il est alors encapsulé dans une fine tolle d'acier permettant de réaliser la continuité du blindage.

Les connecteurs femelles également appelés noyaux RJ45 sont disponibles dans de nombreuses versions en fonction des constructeurs mais également de la catégorie.

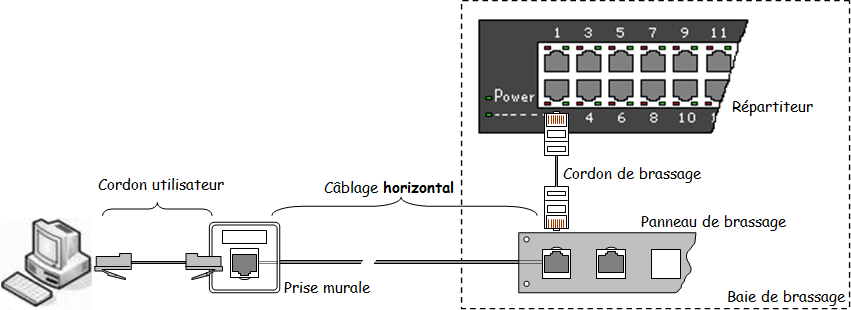

Nous considèrerons ici uniquement la portion câblage horizontal de l'infrastructure. C'est à dire la connexion réalisée entre le PC et le commutateur dont la portion permanente est constituée du lien entre le panneau de brassage (situé dans une baie) et la prise murale pour l'utilisateur.
