Le routage [niveau 01] -
Structure d'expérimentation
La première structure réseau d'expérimentation ne contiendra qu'un seul ROUTEUR pour mettre en oeuvre le principe des routes connectées.
Le routeur utilisé ici est un CISCO 1841. Il possède deux interfaces réseaux.
La topologie est donc composée de 2 réseaux simples :
- Lan1 :
- réseau de classe C (NET Id 192.18.2.0/24)
- un commutateur permettant de connecter les différentes machines
- un PC : PC1.1
- une interface du routeur : FastEthernet 0/0
- Lan2 :
- réseau de classe A (NET Id 10.0.0.0/8)
- un commutateur permettant de connecter les différentes machines
- un PC : PC2.1
- une interface du routeur : FastEthernet 0/1

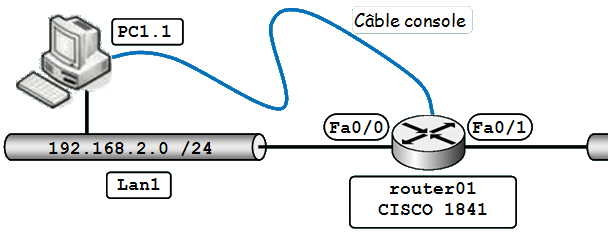

Connexion console
Evidemment, dans un premier temps, il faudra ajouter à la structure une connexion console qui permettra d'effectuer les premières modifications de la configuration du routeur.
On peut effectuer la configuration en mode console depuis PC1.1
On peut également envisager d'effectuer cette première étape de configuration à l'aide d'un troisième PC (PC portable par exemple)
