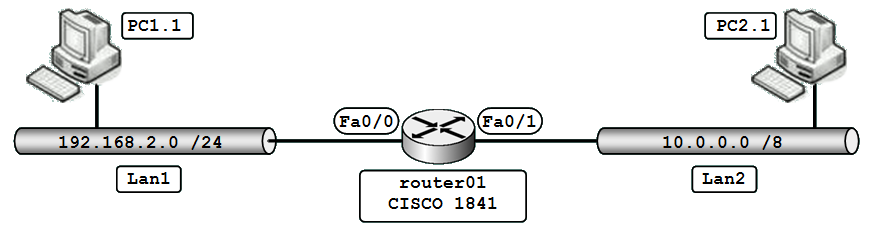

Configuration des éléments
Chaque élément du réseau doit être configuré pour obtenir un fonctionnement global de la structure.
Toutefois, dans un premier temps les commutateurs ne seront pas configurés car il ne jouent pas un rôle significatif dans cette expérimentation.
Configuration du routeur
Dans un premier temps il faut affecter une adresse IP à chacune des interfaces du routeur.
L'adresse IP d'une interface doit être choisie dans le réseau logique auquel elle est connectée.
Par défaut les interfaces du routeur sont désactivées. Il faut penser à les activer.
Une configuration possible pour l'interface connectée au lan1, FastEthernet 0/0 est :
Router> enable
Router# configure terminal
Router(config)# interface fastEthernet 0/0
Router(config-if)# ip address 192.168.2.254 255.255.255.0
Router(config-if)# no shutdown
On peut remarquer que l'adresse IP qui a été choisie pour l'interface du routeur est 192.168.2.254 donc la dernière adresse possible du réseau.
Par convention, c'est souvent le choix qui est fait mais ce n'est toutefois pas une obligation.Router# configure terminal
Router(config)# interface fastEthernet 0/0
Router(config-if)# ip address 192.168.2.254 255.255.255.0
Router(config-if)# no shutdown
La configuration n'est pas donnée en totalité ici. Le but est de guider puis de laisser une part d'autonomie.
Sur le même principe il faut configurer l'interface FastEthernet 0/1
L'affectation d'une adresse IP à chacune des interfaces est fonctionnellement suffisante pour permettre la communication. Il faudra toutefois dans un second temps terminer la configuration minimale du routeur pour y accéder par le réseau de manière sécurisée. Cela sera fait à l'étape de finalisation de la configuration.
Comme indiqué précédemment, les routes mises en oeuvre dans le cas présent sont des routes connectées.
Aucune configuration supplémentaire n'est requise.
On peut d'ailleur observer la table de routage du ROUTEUR :
Router# sh ip route
Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP
i- IS-IS, L1- IS-IS level-1, L2- IS-IS level-2, ia- IS-IS inter area
* - candidate default, U - per-user static route, o - ODR
P - periodic downloaded static route
Gateway of last resort is not set
C 10.0.0.0/8 is directly connected, FastEthernet0/1
C 192.168.2.0/24 is directly connected, FastEthernet0/0
Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP
i- IS-IS, L1- IS-IS level-1, L2- IS-IS level-2, ia- IS-IS inter area
* - candidate default, U - per-user static route, o - ODR
P - periodic downloaded static route
Gateway of last resort is not set
C 10.0.0.0/8 is directly connected, FastEthernet0/1
C 192.168.2.0/24 is directly connected, FastEthernet0/0
Configuration des PC

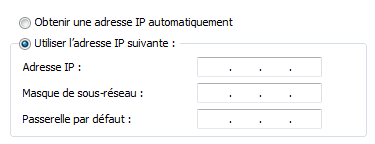

Une adresse IP associée à son masque de sous-réseau doit être affectée à chacun des PC.
Mais ici, un paramètre de plus est indispensable. Les PC ont besoin de connaitre l'adresse IP de leur passerelle (gateway), porte de sortie de leur réseau. Cette passerelle est l'adresse de l'interface réseau du routeur située dans le réseau concerné. Par exemple pour PC1.1 la passerelle est l'adresse IP de l'interface Fa0/0.
