Le routage [niveau 01] -
Concepts, introduction

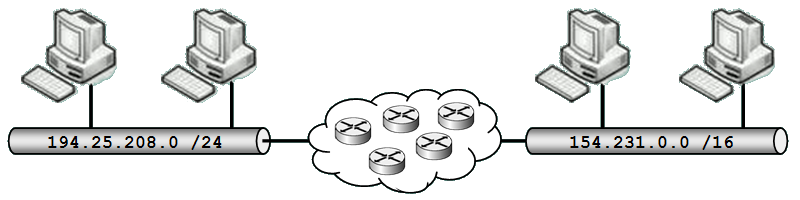

On sait que des machines situées dans deux réseaux informatiques distincts ne peuvent pas communiquer directement.
Par principe, deux machines peuvent rentrer en communication directe uniquement si leur identifiant de réseau logique (NetId) est identique.
Autrement dit, elles doivent apartenir au même réseau logique. Il ne suffit pas dêtre connecté au même réseau physique pour pouvoir communiquer.
Pour permettre la communication, l'information doit être "routée" d'un réseau vers un autre.
L'organe réseau qui réalise cette opération est un ROUTEUR. C'est un dispositif de couche 3 du modèle OSI.
Lorsqu'un ROUTEUR doit réaliser une opération de routage, il exploite les informations de couche 3 situées dans le paquet à router.
Notamment les adresses IP (source et destination).
Cette notion est approfondie un peu plus loin lors de l'analyse du fonctionnement.
Table de routage
Les données essentielles au ROUTEUR pour réaliser les opérations de routage sont situées dans sa table de routage.
Ces informations indiquent la direction à suivre en fonction du réseau de destination du paquet à acheminer.
Il existe différents types de routes :
- Les routes connectées : Le routeur possède des interfaces réseaux. Une adresse IP est affectée à chacune des interfaces.
Le routeur a donc naturellement la connaissance des réseaux auxquels il est directement connecté.
Aucune action supplémentaire n'est nécessaire pour renseigner ces routes là.
Elles sont automatiquement consignées dans la table de routage.
- Les routes statiques : Quand la topologie du réseau est connue et relativement stable,
il est possible de configurer manuellement la table de routage en renseignant une à une chacune des routes.
Parmi celles-ci on peut indiquer une route par défaut (direction à emprunter lorsque le réseau de destination n'est connu d'aucune route)
Les routes statiques doivent systématiquement être mises à jour manuellement lors de l'évolution de la topologie du réseau.
- Les routes apprises : Si la fonction est activée, les routeurs peuvent communiquer entre eux, via des protocoles de routage dynamique (RIP, EIGRP, OSPF ...),
pour s'informer mutuellement des routes existantes. La table de routage est ainsi automatiquement mise à jour en fonction des informations régulièrement reçues.
