Installation domotique KNX, éclairage [TP 01] - Matériel KNX

Le détail de câblage d'une partie de l'installation permet d'expliquer plus clairement l'interaction entre les éléments.
Il permet notamment de distinguer les deux structures indépendantes : secteur 230v~ / bus KNX.
C'est également l'occasion de présenter le rôle de chacun des participants KNX.

Les organes interconnectés sur un bus KNX sont appelés les participants. On peut les classer en trois catégories distinctes :

• Actionneurs : leur rôle est de réaliser la commande de puissance sur le secteur permettant d'alumer une lampe ou d'actionner un volet roulant par exemple.
• Capteurs : ils permettent au système d'acquérir des informations. Ils peuvent être actionnés par l'homme (ex : bouton poussoir ...) ou dépendre d'une grandeur physique (ex : capteur de température, de présence ...)
• Structurels : Ils ne proposent pas d'interactions avec l'utilisateur final mais sont indispensables au fonctionnement global de la structure (ex : alimentation, interface de programmation, routeur, coupleur, répéteur, ...)

MAXinBOX 8 plus, de marque Zennio, est un actionneur multifonction.
Il dispose de 8 sorties de commutation de puissance indépendantes supportant jusqu'à 16A.
Ses configurations sont multiples. Ses sorties peuvent être utilisées de manière indépendantes permettant de commander 8 organes (par exempe 8 ampoules). Elles peuvent être couplées pour réaliser des fonctions. On peut disposer alors de 4 canaux de commande de volets roulants ou alors 2 blocks de commande de ventilo-convecteurs de 2 tubes.
Il possède des boutons poussoirs qui, selon la programmation, permettent de commander manuellement ses sorties.
Il est conçu pour être monté sur rail DIN dans un tableau électrique de GTL (largeur 4,5 u)

ZPS320MPA230, de marque Zennio, est une alimentation pour bus KNX sur paire torsadée. C'est un organe structurel.
Alimentée par le secteur en 230v~, elle produit la tension continue de 29v nécessaire au fonctionnement du bus KNX.
Elle peut fournir au maximum un courant de 320mA permettant d'alimenter environ 32 participants KNX.
Elle intègre des LED d'indication de fonctionnement, de surtension et de court-circuit, ainsi qu'un bouton de remise à zéro.
Elle est conçue pour être montée sur rail DIN dans un tableau électrique de GTL (largeur 4,5 u)

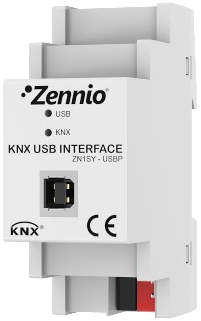

ZN1SYUSBP, de marque Zennio, est une inerface USB / KNX. C'est un organe structurel.
Cette interface est utile pour programmer les différents participants à partir d'un PC avec le logiciel ETS. Elle permet également la supervision de l'installation KNX à l'aide du logiciel ETS. Il peut être envisagé de retirer ce participant une fois la programmation terminée car son rôle sera terminé. Dans notre cas, il sera laissé en place de manière à pouvoir intervenir facilement sur l'installation.
Ce module est alimenté directement par le bus KNX 29v. Il intègre des LED d'indication de fonctionnement des bus KNX et USB.
Il est conçu pour être monté sur rail DIN dans un tableau électrique de GTL (largeur 2 u)

MTN625299, de marque Schneider Electric, est un double bouton poussoir.
Il est alimenté directement en 29v par le bus KNX.
Deux LED d'état sont présentes en façade. Le bouton de programmation est situé sur la face arrière.
Elle est conçue pour être encastré dans un boitier mural.
