Installation domotique KNX,
éclairage
[TP 01] - Scénario
Pour créer le scénario, il faut se rappeler qu'une Action doit avoir un Affet.
Ces associations sont imposées par le cahier des charges donné dans la mise en situation.
Ici les appuis sur BP2 doivent allumer ou éteindre la lampe L2.
Dans ETS cela revient à lier des "objets de groupe" en les déposant dans la même "Adresse de groupe".

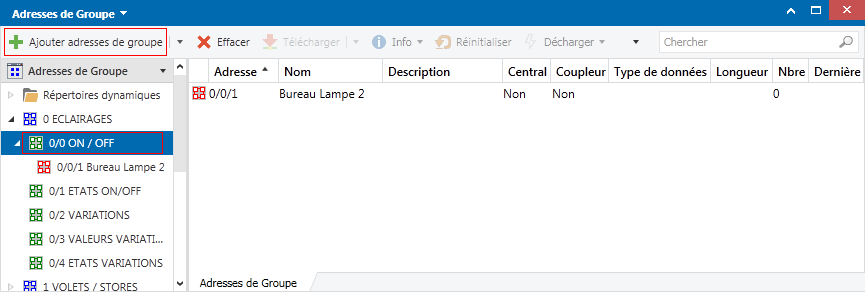

Création de l'adresse de groupe pour la lampe L2
- Dans la fenêtre "Adresses de Groupe" sélectionner l'adresse "0 ECLAIRAGES" ➜ "0/0 ON / OFF"
- Cliquer sur
- Saisir le nom de l'adresse à créer. Ici : "Bureau Lampe 2" puis valider

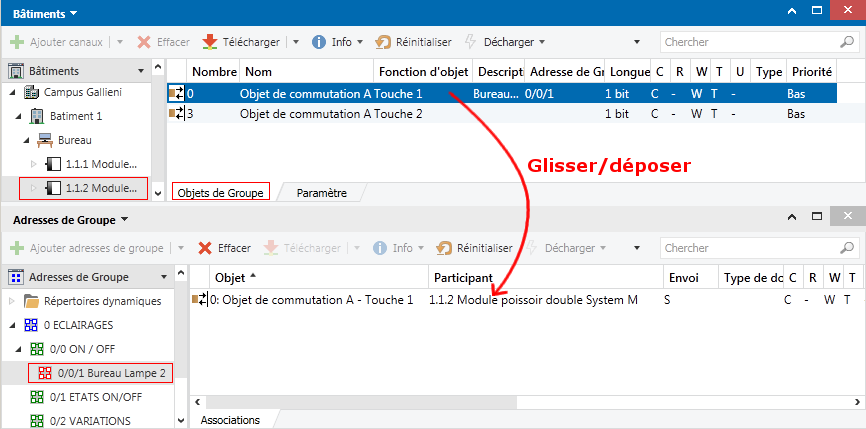

Association des objets de groupe
- Fenêtre "Bâtiments" sélectionner un participant (ici BP2) ➜ onglet "Objets de groupe"
- Fenêtre "Adresses de Groupe" sélectionner l'adresse "0 ECLAIRAGES" ➜ "0/0 ON / OFF" ➜ "0/0/1 Bureau Lampe 2"
- Glisser/déposer l'objet de groupe "0: ...Touche 1" de la fenêtre "Bâtiments" vers la fenêtre "Adresses de groupe"

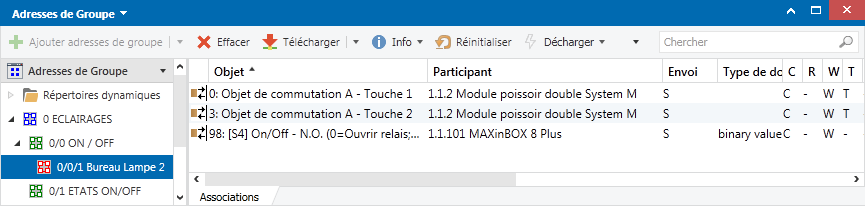

De la même manière, déposer dans la même "adresses de groupe" les "objets de groupe" suivants :
- "3: ...Touche 2" du bouton poussoir BP2
- "98: [S4] On/Off ..." du commutateur MaxInBox8
