Installation domotique KNX, éclairage [TP 01] - Program.

C'est l'étape finale. Elle consiste à télécharger le scénario vers les modules KNX (participants).

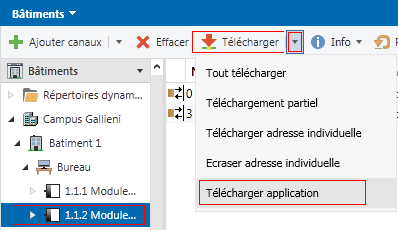

• Dans la fenêtre Bâtiments, sélectionner le participant à programmer


• Il est inutile de presser le bouton Prog, car l'adresse des participants a déja été programmée.


• Menu ➜ Télécharger Application

Evidemment, le technicien qui effectue une intégration KNX doit tester et valider le fonctionnement de celle-ci dans ses moindres détails avant de livrer l'installation au client.
Ici cette opération est de courte durée car il suffit de vérifier que l'appui sur BP2 commande bien l'éclairage de la lampe L2.

Récapitulatif des étapes de la partie "intégration" du projet (ça peut servir à débugger) :

• Prise de connaissance de la structure
  • Analyse du cahier des charges
  • Identification du matériel
• Création du projet
  • Importation des bibliothèques .knxprod dans le catalogue ETS
  • Nouveau projet
  • Importation d'une définition des adresses de groupe
• Construction de la topologie du projet
  • Définition de la topologie physique (bâtiments, étages, pièces, armoires GTL ...)
  • Insertion des participants KNX à leur emplacement physique réel
  • Affectation et téléchargement des adresses des participants
• Configuration des fonctions des participants pour les adapter au cahier des charge
• Construction du scénario
  • Création des "adresses de groupe"
  • Association des "objets de groupe" à l'aide des "adresses de groupe"
• Téléchargement des applications dans les modules KNX (participants)
• Test de l'installation

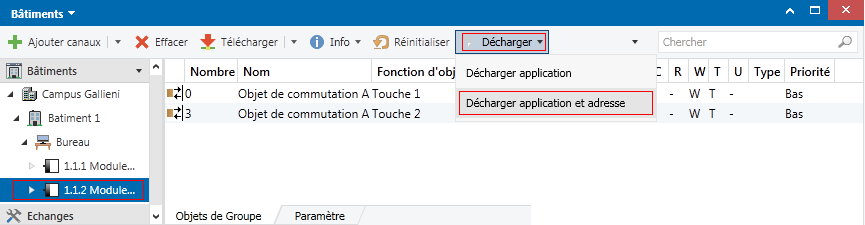

En fin de TP pour remettre l'installation dans son état initial il faut décharger les participants.
Il existe plusieurs manières d'effectuer cette action. Par exemple en sélectionnant le participant dans la fenêtre Bâtiment puis click sur ➜ "décharger application et adresse"
