Installation domotique KNX, éclairage [TP 01] - Topologie

L'approche proposée ici est celle par Topologie de bâtiment. Il va donc faloir donner une description de notre structure architecturale en terme de bâtiments, étages, pièces... correspondant à la réalité physique (Topologie physique)
Ensuite, les participants seront disposés à leur emplacement physique réel.

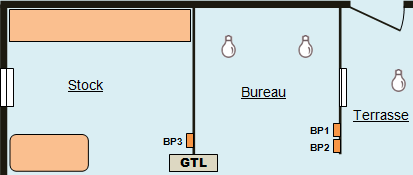

Ici on va créer la topologie correspondant à la vue d'implantation partielle proposée dans la mise en situation.

Cette description se fait dans la fenêtre Bâtiments du projet ETS.
Un ensemble immobilier portant le nom de notre projet est déjà présent.

1. Création du bâtiment

• Dans la fenêtre Bâtiment, sélectionner l'ensemble immobilier déja présent (ici il porte le nom du projet : Campus Gallieni)


• Cliquer sur


• Entrer le nom du bâtiment à ajouter : ici "Bâtiment 1"

2. Ajout des pièces dans le Bâtiment 1

Nous avons trois pièces à ajouter au bâtiment : Le bureau, le stock et une terrasse pour symboliser l'extérieur.

• Sélectionner le bâtiment (Bâtiment 1)

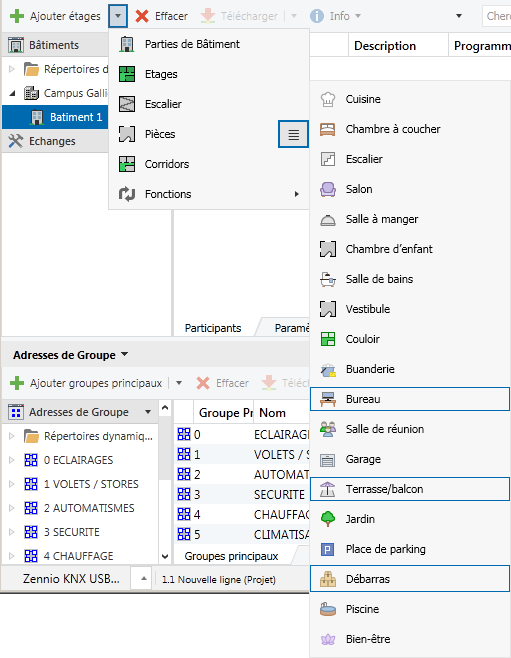

• Comme il n'y a pas d'étage dans notre configuration, on ne cliquera pas directement sur mais sur ce qui nous laissera plus de choix.


• Ici on ajoutera les pièces :


  •


  •


  •

3. Modification éventuelle des propriétés

Il est pratique d'avoir un choix de pièces pré-défini (gain de temps, icône associé) mais évidemment il est possible de changer les propriétés des pièces créées pour les adapter à notre structure. Ici nous allons modifier le nom de la pièce "Débarras" pour la changer en "Stock".

• Sélectionner la pièce "Débarras"


• Sur le panneau latéral "Propriétés", onglet "Paramètres" changer le nom en "Stock"

4. Ajout de la Gaine Technique de Logement

Il est important de faire apparaitre la Gaine Technique de Logement (GTL) dans notre structure car de nombreux modules KNX y seront intégrés.
Ici, on estimera que la GTL se situe dans la pièce stock.

De la même manière que précédemment, ajouter une "armoire" dans la pièce "Stock" que l'on nommera "GTL"

On devrait obtenir une arborescence comme celle visible ci-contre.

Pour insérer des participants nous devons provisoirement ajouter à notre espace de travail la fenêtre "Catalogue" :
Menu "Espace de travail" ➜ "Catalogue"

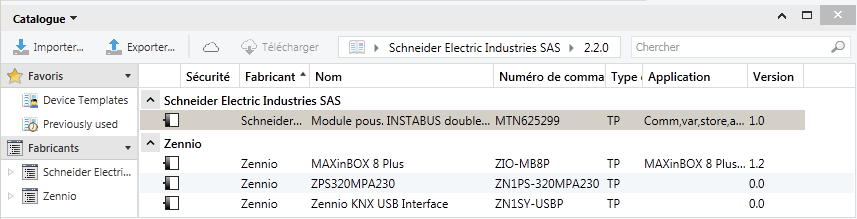

On obtient alors la fenêtre ci-dessous.
Elle fait apparaitre les différents modules KNX que l'on a ajouté au catalogue avant la création du projet.

Pour insérer des participants il suffira de faire un "glisser / déplacer" de la fenêtre Catalogue vers la fenêtre Bâtiment.
On veillera à disposer les participants aux emplacements prévus :

  - 2 modules poussoir dans le Bureau

  - 1 alim KNX dans la GTL

  - 1 interface KNX / USB dans la GTL

  - 1 commutateur dans la GTL

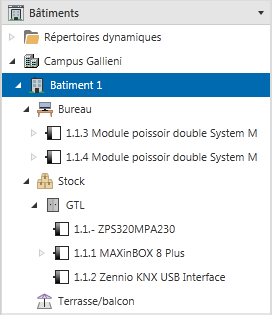

On devrait obtenir une arborescence finale ressemblant à celle ci-contre.

N.B. on n'insèrera pas de bouton poussoir dans le stock pour le moment car inutile pour ce TP. Cela nous permet, de plus, de ne pas dépasser la limite de 5 participants pour la version démo de ETS.

Sans expliquer, ici, en détail la structure d'une adresse d'un participant, Il est important de savoir que l'on peut modifier celle qui lui a été affectée par défaut. Ce n'est pas une obligation mais cela peut permettre de structurer son plan d'adressage.
Ici, on va faire le choix d'affecter les numéros de 1 à 99 aux périphériques d'entrée et de 101 à 200 aux périphériques de sortie.

Pour affecter une nouvelle adresse à un participant, il suffit de le sélectionner, puis dans le panneau latéral "propriété", on peut modifier le champs "Adresse Individuelle"

On affectera les adresses suivantes :

  - 1.1.101 ➜ commutateur MaxInBox8
  - 1.1.1 ➜ premier bouton poussoir (BP1)
  - 1.1.2 ➜ second bouton poussoir (BP2)
  - aucune adresse affectée à l'alimentation
  - pas de modification de l'adresse de l'interface USB / KNX

Si l'on est correctement connecté avec le bus KNX, on peut à cette étape programmer les adresses des participants (les deux boutons poussoirs et le commutateur MaxInBox8).

• Sélectionner le participant à programmer (ex : MaxInBox)


• Sur le module que l'on souhaite programmer, presser puis relâcher le bouton programmation (une LED doit s'allumer)

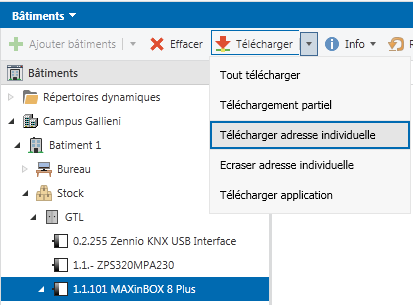

• Menu "Télécharger" ➜ "Télécharger Adresse individuelle"
