Installation domotique KNX, volets roulants [TP 02] - Rappels ETS

ETS est le logiciel qui est utilisé pour programmer l'installation en mode "system". Il doit être installé sur le PC qui sera relié à l'interface USB / KNX pour configurer les participants.
Si le TP précédent, KNX 01, a été réalisé, ce logiciel est déja présent sur le PC de configuration.
Ce tutoriel est proposé pour la version 5 de ETS mais facilement transposable sur une version antérieure.

Pour pouvoir insérer des participants dans un projet, il faut au préalable que l'on dispose de leur bibliothèque associée (extension.knxprod)
Souvent appelés "programmes d'application ETS", ils sont toujours fournis par le constructeur sur les pages web des produits concernés :

• Commutateur Zennio MaxInBox8plus
• Alimentation Zennio ZPS320MPA230
• Interface USB Zennio ZN1SY-USBP
• Bouton Poussoir Schneider MTN625299

De même, on doit disposer du fichier CONVENTION 2010 v1.1.csv qui sera importé dans ETS pour créer automatiquement les "adresses de groupe" dont on se servira.

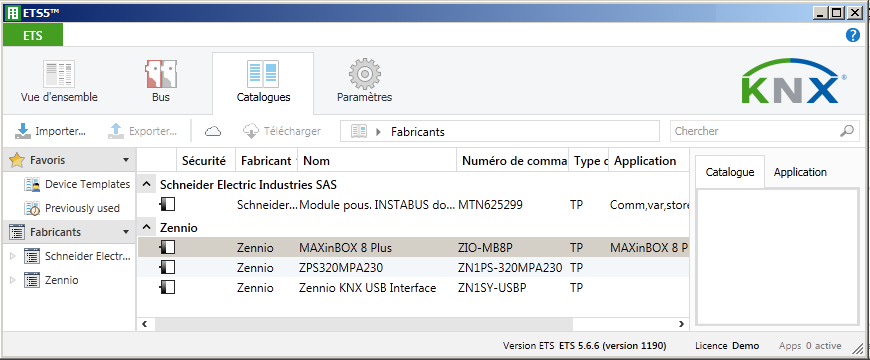

Après avoir lancé le logiciel ETS, on doit obtenir une fenêtre faisant apparaitre les projets déja créés.

Pour établir la liaison entre le système et le PC de configuration :

• Alimenter le bus KNX en actionnant le disjoncteur associé (voir le tableau électrique et schéma électrique dans la mise en situation

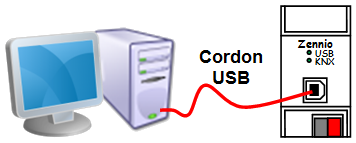

• Connecter le PC à l'interface USB / KNX avec un cordon USB.

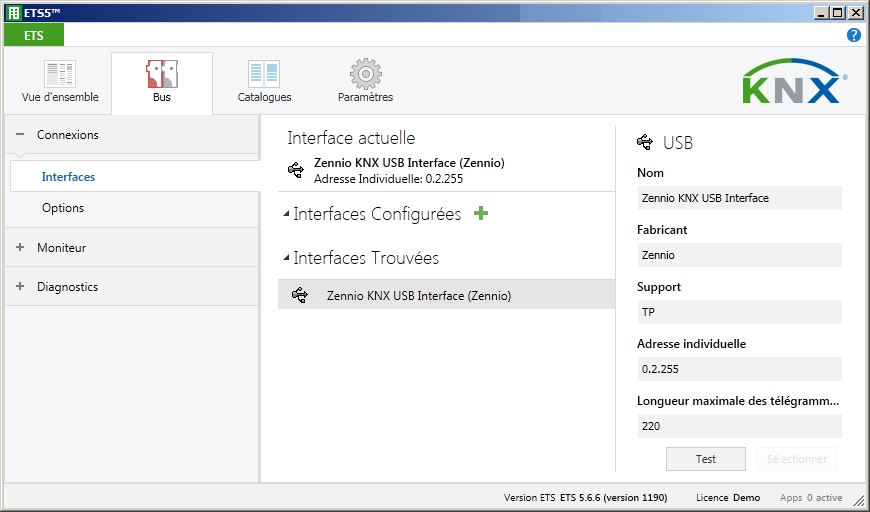

Si l'on active l'onglet "Bus" dans le sous-menu "Connexions" ➜ "Interfaces" on peut vérifier que l'interface USB de connexion avec le système est bien sélectionnée. Il est impératif qu'elle le soit pour rentrer en communication avec le système.
Si aucune interface n'apparait, vérifier qu'elle est bien alimentée.
Vérification de la présence de l'interface de communication.
