Installation domotique KNX,
volets roulants
[TP 02] - Fonctions participants
Chaque module KNX (participant) intègre un logiciel permettant d'adapter son comportement à diverses fonctions.
Comme l'indique le cahier des charges :
- Le Bouton Poussoir BP2 doit être configuré en commande de volet roulant.
- Une des sorties du commutateur MaxInBox 8 plus doit actionner le volet roulant.
Evidemment, il faut que le câblage et la fonction soient en adéquation. C'est la raison pour laquelle on doit diposer du schéma de câblage (reconstitué précédemment)
Fonction "commande de volets" du Commutateur Zennio MaxInBox8 Plus
On va supposer que le volet roulant est connecté aux sorties 1 et 2 du commutateur MaxInBox 8 plus.
Cela correspond au canal A du block 1 sur le commutateur.

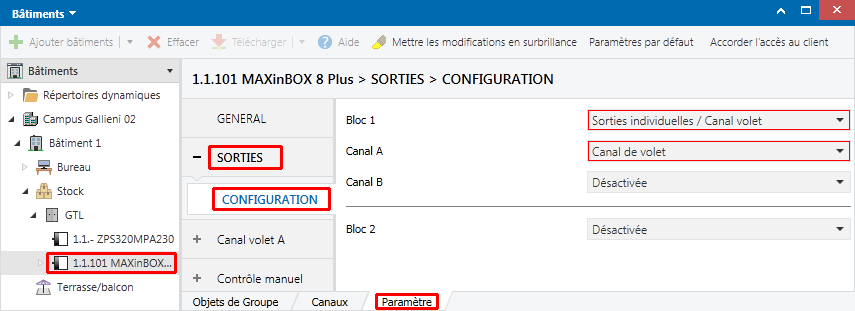

- Sélectionner le commutateur MaxInBox8Plus ➜ onglet "Paramètre" ➜ sous-onglet "SORTIES" ➜ "CONFIGURATION"
- Pour Bloc 1, sélectionner "Sorties individuelles / Canal volet"
- Pour Canal A, sélectionner "Canal volet"

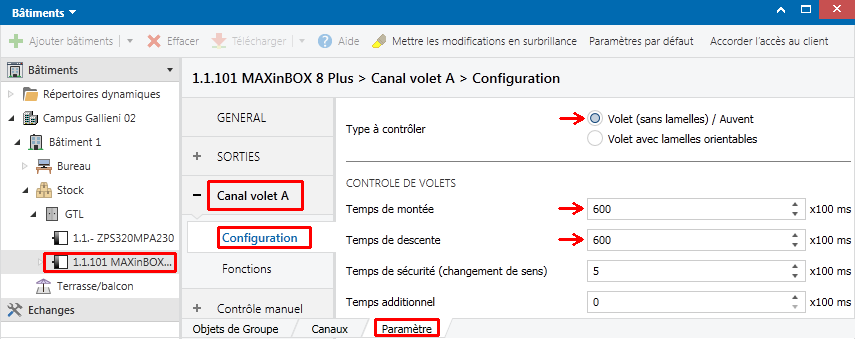

- Sélectionner le commutateur "MaxInBox8Plus" ➜ onglet "Paramètre" ➜ sous-onglet "Canal volet A" ➜ "Configuration"
- Pour Type à contrôler, coher "Volet (sans lamelles) / Auvent"
- On pourra avec cette fenêtre ajuster les temps de montée et de descente du volet (mesurés lors des tests)

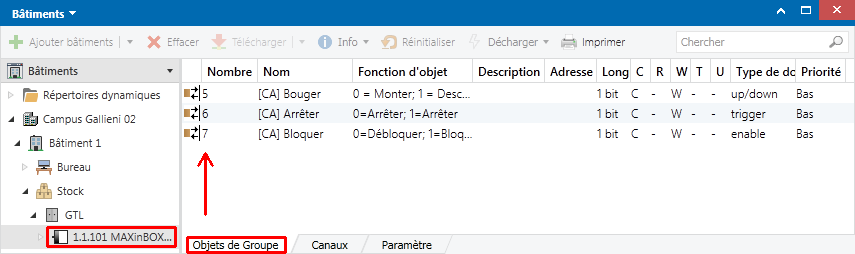

Sélectionner le commutateur "MaxInBox8Plus" ➜ onglet "Objets de groupe"
On doit constater la création des 3 "objets de groupe" ci dessous.
Fonction "commande de store" du Bouton Poussoir BP 2

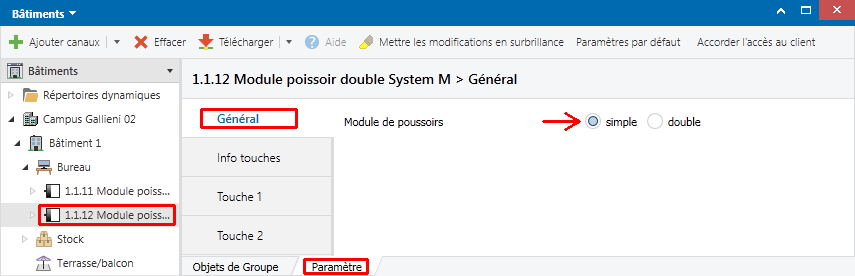

- Dans la fenêtre Bâtiments, sélectionner le bouton poussoir ➜ onglet "Paramètres" ➜ sous-onglet "Général"
- Ici, il est utilisé en bouton poussoir "simple". Alors, seulement 2 touches seront actives et utilisables.

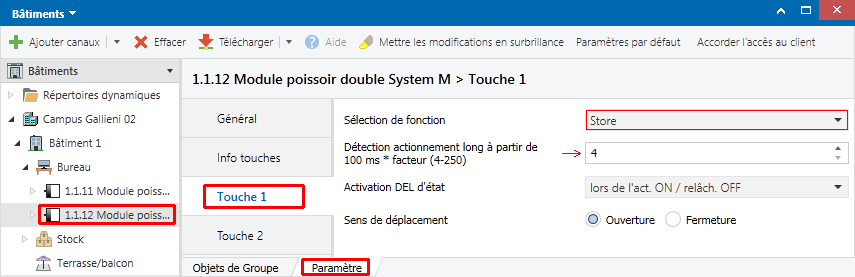

- Sélectionner le bouton poussoir ➜ onglet "Paramètres" ➜ sous-onglet "Touche 1"
- Pour Sélection de fonction sélectionner "Store"
- On peut dans cette fenêtre modifier le temps d'appui nécessaire sur le bouton poussoir pour déclencher l'action (ici 400 ms).
- Cette touche (touche du haut) servira à l'ouverture du volet roulant.

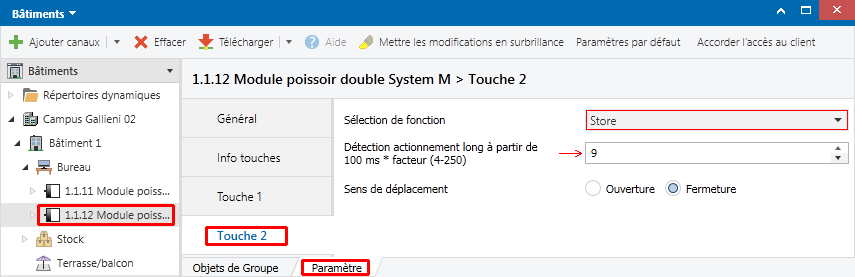

- Sélectionner le bouton poussoir ➜ onglet "Paramètres" ➜ sous-onglet "Touche 2"
- Pour Sélection de fonction sélectionner "Store"
- On peut dans cette fenêtre modifier le temps d'appui nécessaire sur le bouton poussoir pour déclencher l'action (ici 900 ms).
- Cette touche (touche du bas) servira à la fermeture du volet roulant.

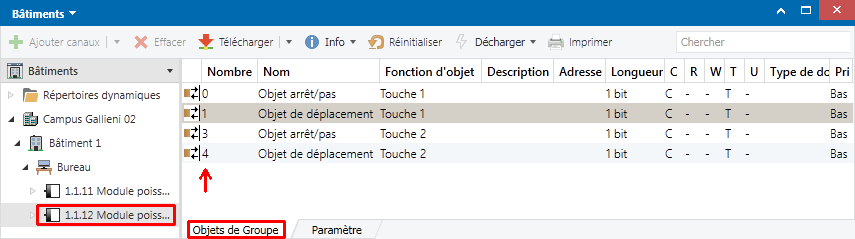

Sélectionner le bouton poussoir ➜ onglet "Objets de groupe"
On peut constater que quatre "Objets de groupe" sont créés.
- Objet 0 : transmis sur le bus lors d'un appui court sur touche 1 - ordre d'arrêt du volet roulant
- Objet 1 : transmis sur le bus lors d'un appui long (ici 400 ms) sur touche 1 - ordre de montée du volet roulant
- Objet 2 : transmis sur le bus lors d'un appui court sur touche 2 - ordre d'arrêt du volet roulant
- Objet 4 : transmis sur le bus lors d'un appui long (ici 900 ms) sur touche 2 - ordre de descente du volet roulant
Les touches 1 et 2 serviront à la montée et descente du volet roulant lors d'un appui court. Un appui bref sur une des deux touches permettra de stopper le volet roulant sur une position intermédiaire pendant sa course.
