Installation domotique KNX, volets roulants [TP 02] - Program.

C'est l'étape finale. Elle consiste à télécharger le scénario vers les modules KNX (participants) puis tester et valider le fonctionnement du système.

A l'aide du bouton télécharger les applications dans les participants concernés :

• Bouton poussoir BP2
• Commutateur MaxInBox 8 plus

Rappel : le technicien qui effectue une intégration KNX doit tester et valider le fonctionnement de celle-ci dans ses moindres détails avant de livrer l'installation au client.
Ici il suffit de vérifier que les différents appuis sur BP2 commandent bien le volet roulant du bureau (montée, descente, arrêt en milieu de course).

Récapitulatif des étapes de la partie "intégration" du projet (ça peut servir à débugger) :

• Prise de connaissance de la structure
  • Analyse du cahier des charges
  • Identification du matériel
• Création du projet
  • Importation ou vérification de la présence des bibliothèques .knxprod dans le catalogue ETS
  • Nouveau projet
  • Importation d'une définition des adresses de groupe
• Construction de la topologie du projet
  • Définition de la topologie physique (bâtiments, étages, pièces, armoires GTL ...)
  • Insertion des participants KNX à leur emplacement physique réel
  • Affectation et téléchargement des adresses des participants
• Essais de la structure en mode contrôle manuel. Obligatoire ici car on ne dispose pas du schéma de câblage.
  • Passage en mode "contrôle manuel"
  • Essais et déduction du schéma de câblage de la stucture
• Configuration des fonctions des participants pour les adapter au cahier des charge
• Construction du scénario
  • Création des "adresses de groupe"
  • Association des "objets de groupe" à l'aide des "adresses de groupe"
• Téléchargement des applications dans les modules KNX (participants)
• Test de l'installation

Rappel : en fin de TP pour remettre l'installation dans son état initial il faut décharger les participants.

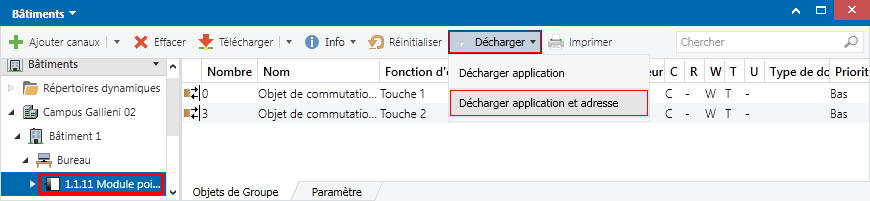

Il existe plusieurs manières d'effectuer cette action. Par exemple en sélectionnant le participant dans la fenêtre Bâtiment puis click sur ➜ "décharger application et adresse" Autre possibilité :

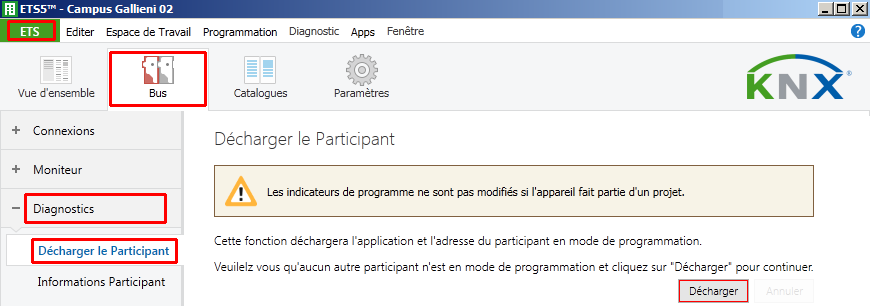

• Revenir à l'écran d'accueil, soit en fermant le projet, soit en cliquant sur l'icône ETS en haut à gauche.
• Onglet Bus ➜ Diagnostics ➜ Décharger le participant.
• Passer le participant en mode programmation en appuyant sur le bouton prog du module.
• Cliquer sur le bouton Décharger
