Installation domotique KNX,
volets roulants
[TP 02] - Tests
Ici, l'intervention est réalisée sur une installation déja câblée et le schéma n'est pas disponible.
Dans un premier temps, il va faloir faire des tests et interpréter les indicateurs pour reconstituer le câblage existant.
Le commutateur MaxInBox8 plus a une fonction "contrôle manuel" qui normalement n'est pas activée par défaut lorsqu'il est ré-initialisé. Il faut l'activer pour effectuer des tests.

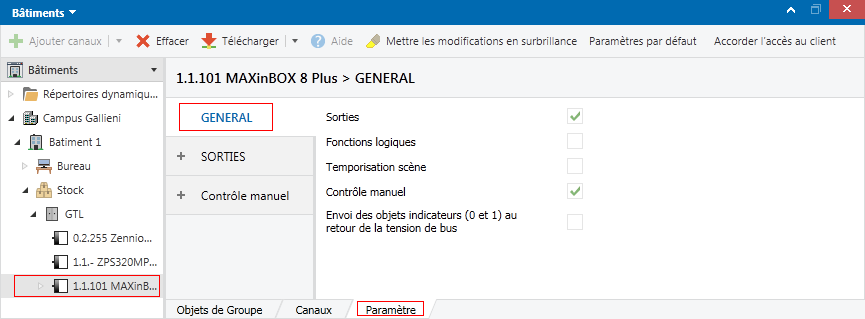

- Sélectionner le commutateur "MaxInBox8Plus" ➜ onglet "Paramètre" ➜ sous-onglet "GENERAL"
- Cocher "Sorties" et "Contôle manuel"
- Télécharger l'application dans le module MaxInBox 8 plus

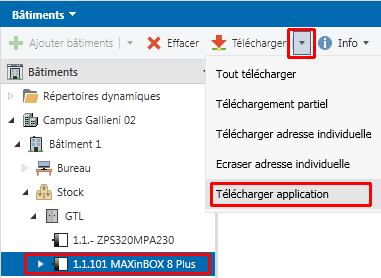

Rappel pour le transfert de l'application dans le module :
1. Dans la fenêtre Bâtiments, sélectionner
le participant MAXinBOX 8 plus
2. Sur le module physique MaxInBox8 plus dans la GTL,
presser le bouton Prog.
3. Menu
➜ Télécharger Application
Il est possible, maintenant qu'il a été activé par programmation,
de basculer en mode "contrôle manuel" sur le module commutateur MaxInBox8 plus :
Effectuer un appui long (> 3s) sur le bouton Prog du module.
➜ La LED s'allume alors en ORANGE puis en VERT quand on relache le bouton.
Attention : un appui court sur le bouton Prog fait basculer le commutateur en mode Programmation,
la LED est alors allumée en ROUGE.
Maintenant que le module MaxInBox 8 plus est en mode "contrôle manuel",
il suffit d'appuyer dur les boutons 1 à 8 sur le module pour faire commuter les sorties correspondantes.
On peut alors relativement facilement en déduire le schéma du câblage électrique existant en fonction des actions constatées
(allumage d'une lampe, montée ou descente d'un volet roulant ...)
On profitera de cette étape pour chronométrer les temps de montée et descente du volet roulant. Ce sera utile pour la suite.
NB : Le module étant succeptible d'être connecté à des volets roulants, par défaut,
certaines de ses sorties fonctionnent en mode "exclusion mutuelle".
Cela permet d'éviter qu'un volet soit actionné en montée et descente simultanément. Ce qui détériorerait le matériel !
(voir Principe de câblage d'un volet roulant)
Les sorties couplées en "exclusions mutuelles" sont logiquement : 1-2, 3-4, 5-6 et 7-8
Par exemple, si l'on constate les actions suivantes sur le module :
- Le bouton poussoir 1 fait monter le volet roulant VR1
- Le bouton poussoir 2 fait descendre le volet roulant VR1
- Le bouton poussoir 3 fait allumer la lampe L3

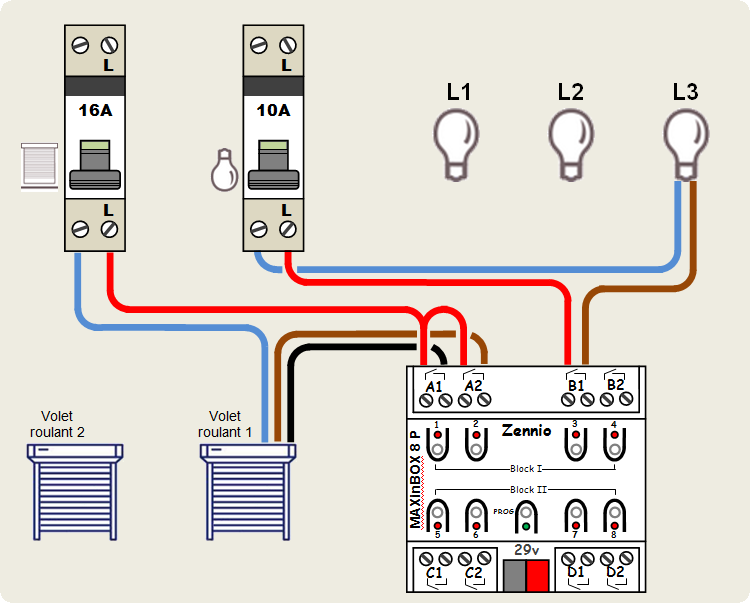

On peut alors en déduire un schéma de câblage qui doit ressembler à celui ci-dessous.
