Installation domotique KNX,
volets roulants
[TP 02] - Projet Il est préférable de créer un nouveau projet pour ce TP. D'abord pour conserver la totalité du travail fait précédemment pour pouvoir y revenir. Mais également pour acquérir les automatismes de création de projets sous ETS. Et enfin pour clarifier la procédure sans être perturbé par les restes d'un projet précédent. Il sera toujours temps de rendre l'installation plus complète et complexe.
Création du projet
1. Activer l'onglet "Vue d'ensemble" sous-menu "Projets"
2. cliquer sur l'icône

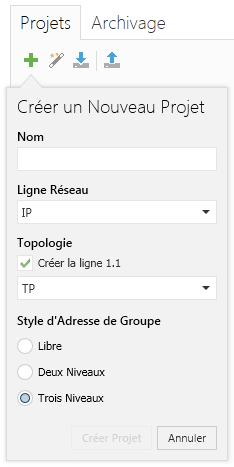

pour créer un nouveau projet.3. Donner un nom au projet. On le nommera ici "Campus Gallieni 02"
4. On conservera les options par défaut
- Ligne réseau : IP
- Créer la ligne 1.1 (simplification des démarches ultérieures)
- Ligne : TP (Paire Torsadée)
- Style d'adresse de groupe : Trois niveaux
5. Une fois validé, le projet s'ouvre automatiquement.
Rappel : On peut basculer entre les affichages (PROJET ou CONFIG GENERALE) en cliquant sur l'icone
en haut à gauche de la fenêtre.
Organisation de l'espace de travail
Par défaut, la fenêtre "bâtiments" doit être affichée.
On choisit également d'afficher la fenêtre "Adresses de groupe".

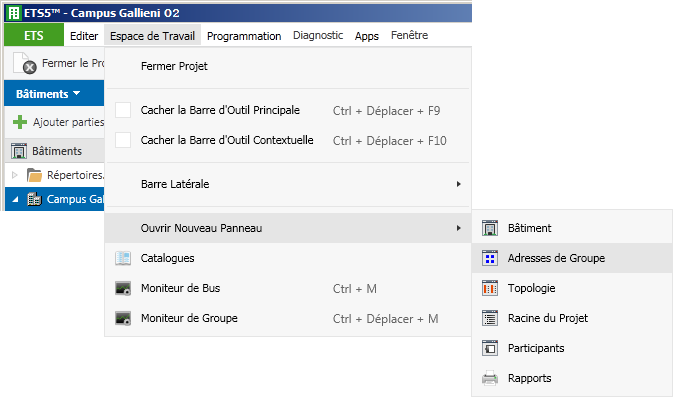

Cliquer, dans le menu, sur "Espace de travail" ➜ "Ouvrir nouveau panneau" ➜ "Adresses de groupe".

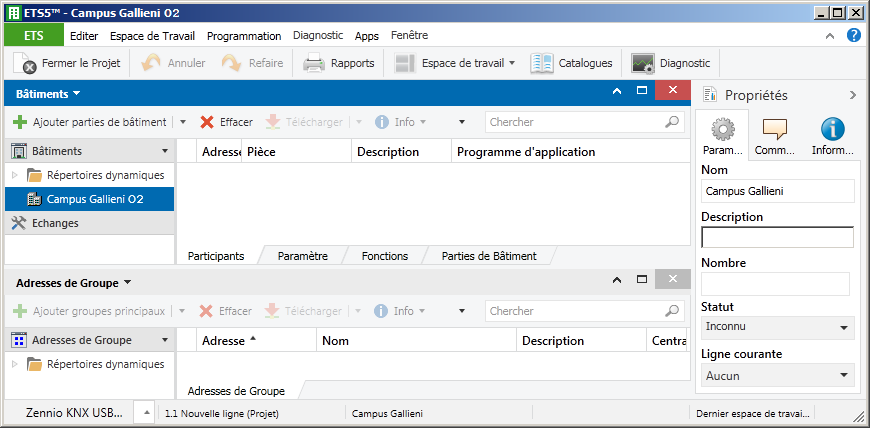

On doit, à cette étape, disposer d'un espace de travail qui ressemble à celui ci-dessous.
Définition des adresses de groupe
Les adresses de groupe vont servir à lier les fonctions des participants de manière à construire un scénario.
Rappel : les adresses de groupe peuvent être créées par le concepteur du projet mais ici pour nous simplifier la tâche nous allons importer une définition créée au préalable : le fichier "CONVENTION 2010 v1.1.csv" que l'on a téléchargé précédemment.

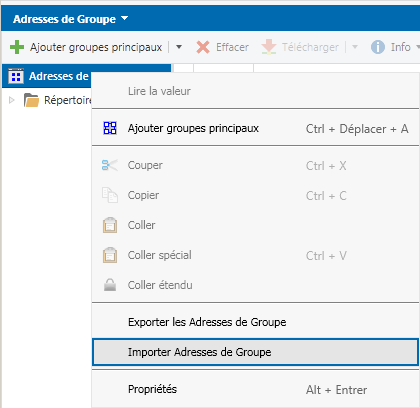

Clic droit sur
➜ Importer ...

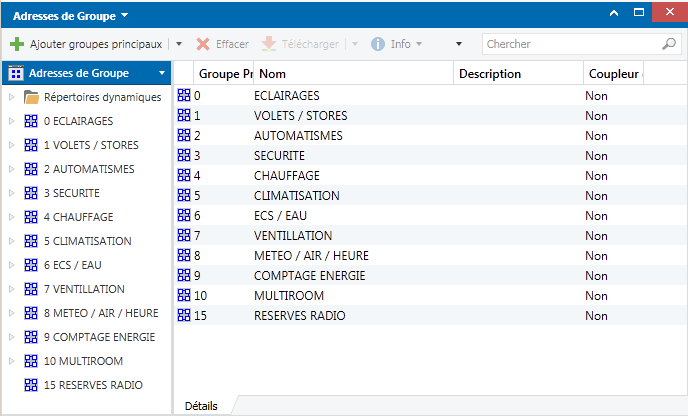

On obtient alors une fenêtre Adresses de groupe avec une structure pré-établie comme ci-dessous.
