Installation domotique KNX,
volets roulants
[TP 02] - Scénario
Les touches 1 et 2 serviront à la monté et descente du volet roulant lors d'un appui court.
Un appui bref sur une des deux touches permettra de stopper le volet roulant sur une position intermédiaire pendant sa course.
Rappel : dans ETS cela revient à lier des "objets de groupe" en les déposant dans la même "Adresse de groupe".
Création des l'adresses de groupe pour le volet roulant VR1
- Dans la fenêtre "Adresses de Groupe" sélectionner l'adresse "1 VOLETS / STORES" ➜ "1/0 MONTEE / DESCENTE"
- Cliquer sur
- Saisir le nom de l'adresse à créer. Ici : "Bureau Volet 1" puis valider

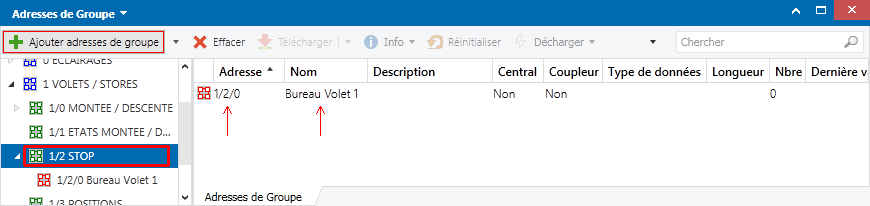

- Dans la fenêtre "Adresses de Groupe" sélectionner l'adresse "1 VOLETS / STORES" ➜ "1/2 STOP"
- Cliquer sur
- Saisir le nom de l'adresse à créer. Ici : "Bureau Volet 1" puis valider
Association des objets de groupe
Déposer dans l'adresse de groupe "1/0 MONTEE / DESCENTE" ➜ "1/0/0 Bureau Volet 1" les objets suivants :
- objet "1:...déplacement - Touche 1" du bouton poussoir BP2
- objet "4:...déplacement - Touche 2" du bouton poussoir BP2
- objet "5:...Bouger..." du bouton commutateur MaxInBox 8 plus
Déposer dans l'adresse de groupe "1/2 STOP" ➜ "1/2/0 Bureau Volet 1" les objets suivants :
- objet "0:...arrêt/pas - Touche 1" du bouton poussoir BP2
- objet "3:...arrêt/pas - Touche 2" du bouton poussoir BP2
- objet "6:...Arrêter..." du bouton commutateur MaxInBox 8 plus

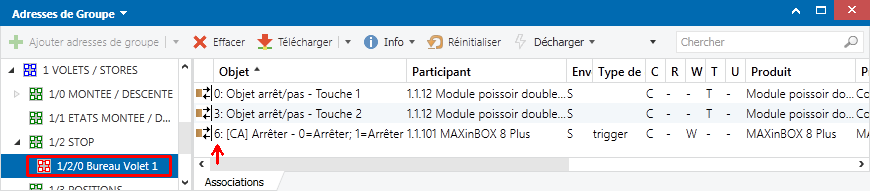

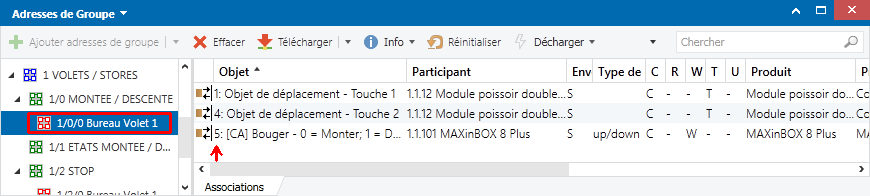

De manière à obtenir les associations que l'on peut observer sur les deux fenêtres ci-dessous.
