[TP 11] - Mise en situation
L'objectif, dans un premier temps, est de réaliser la programmation partielle d'une installation précâblée.
L'intervention sera limitée à la gestion de l'éclairage d'une zone (un bureau en Open Space).
Seulle une partie des modules KNX sera utilisée pour commencer.
Cahier des charges simplifié : Le bouton poussoir BP3 doit être la commande d'éclairage de la lampe L1.

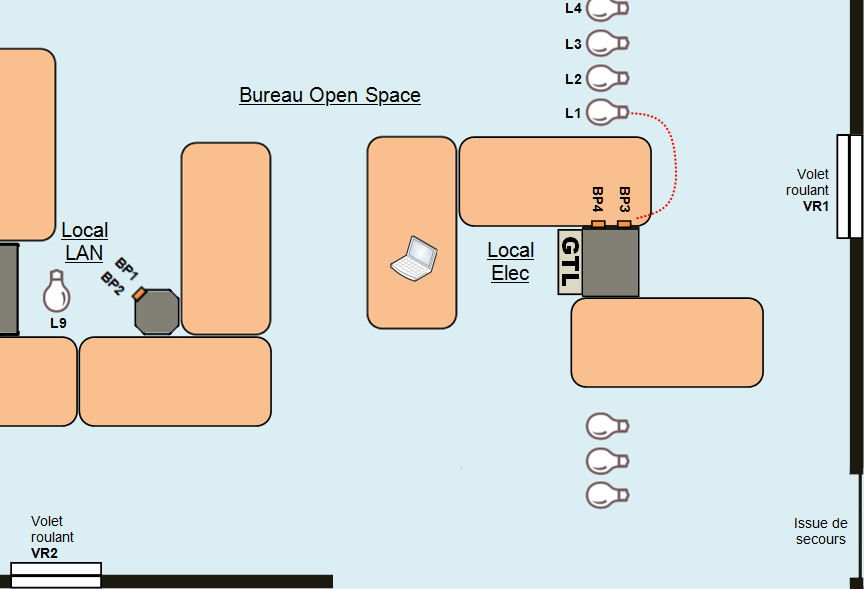

Vue d'implantation partielle
Agencement du tableau électrique dans la GTL

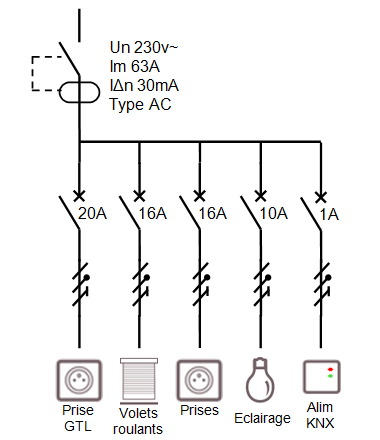

Shéma électrique partiel
Le tableau électrique comporte un nombre limité de disjoncteurs :
- Un disjoncteur différentiel 30mA en tête, pour la protection générale.
- Un disjoncteur magnéto-thermique 20A dédié à la protection de la prise de courant GTL
- Un disjoncteur magnéto-thermique 16A dédié à la protection du circuit d'alimentation des volets roulants
- Un disjoncteur magnéto-thermique 10A dédié à la protection du circuit d'éclairage
- Un disjoncteur magnéto-thermique 1A dédié à la protection des alimentations KNX et 24v~
