Installation domotique KNX,
éclairage
[TP 11] - Scénario
Pour créer le scénario, il faut se rappeler qu'une Action doit avoir un Affet.
Ces associations sont imposées par le cahier des charges donné dans la mise en situation.
Ici l'appui sur BP3 doit alternativement allumer et éteindre la lampe L1.
Dans ETS cela revient à lier des "objets de groupe" en les déposant dans la même "Adresse de groupe".
Rappel : pour ne pas partir de zéro, et dans le but de structurer correctement l'arborescence des adresses de groupe,
un fichier a été importé à l'étape de création du projet.
Il propose une structure qui sera suffisnate pour la plupart des projets.
Création de l'adresse de groupe pour la lampe L1

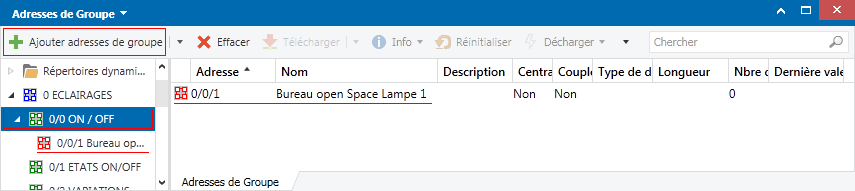

- Dans la fenêtre "Adresses de Groupe" sélectionner l'adresse "0 ECLAIRAGES" ➜ "0/0 ON / OFF"
- Cliquer sur
- Saisir le nom de l'adresse à créer. Ici : "Bureau open Space Lampe 1" puis valider
Association des objets de groupe
- Fenêtre "Bâtiments" sélectionner un participant (ici Interface Poussoir du bureau) ➜ onglet "Objets de groupe"
- Fenêtre "Adresses de Groupe" sélectionner l'adresse "0 ECLAIRAGES" ➜ "0/0 ON / OFF" ➜ "0/0/1 Bureau open Space Lampe 1"

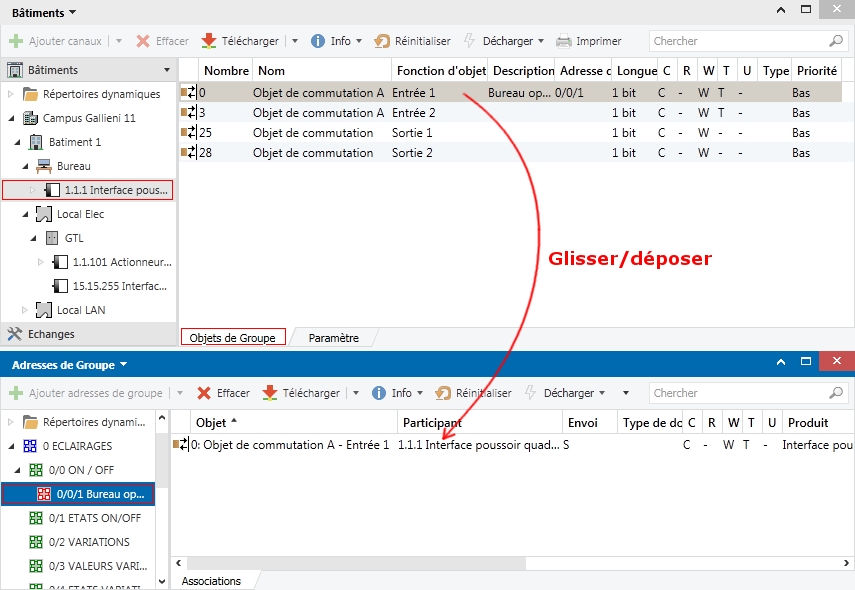

- Glisser/déposer l'objet de groupe "0: Objet de commutation A" de la fenêtre "Bâtiments" vers la fenêtre "Adresses de groupe"

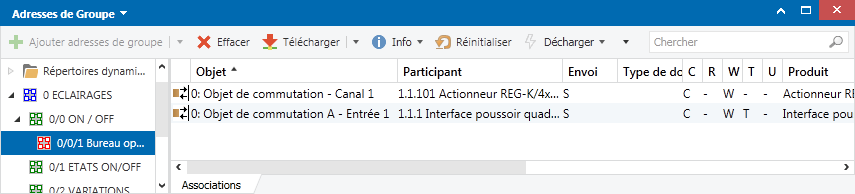

De la même manière, déposer dans la même "adresses de groupe" l' "objet de groupe" suivants :
- "0: Objet de commutation - Canal 1" du commutateur Schneider MTN649204
