  Installation domotique KNX, éclairage [TP 11] - Annexe

La notion fondamentale de "retour d'état" est illustrée ici à partir d'un exemple simple. Elle devient très vite indispensable dans de nombreuses situation.

Scénario
cablage Restons sur le scénario relativement simple : Le bouton poussoir BP3 commande la lampe L1.

BP3 est un simple bouton poussoir. Il fonctionne en télérupteur. Chaque appui doit envoyer alternativement un des ordres suivant : Imaginons que l'on utilise la fonction "minuterie" du commutateur MTN649204. BP3 commande toujours l'allumage et l'extinction de L1. Au bout de 2 minutes L1 s'éteint automatiquement si on ne l'a pas éteinte manuellement.
Il risque de se passer le phénomène suivant :
  1. Appui sur BP3 ➜ Ordre d'allumage de L1 ➜ L1 s'allume
  2. tempo de 2 minute ➜ Extinction automatque de L1 par le commutateur ➜ L1 s'éteint
  3. Appui sur BP3 ➜ Ordre d'extinction de L1 ➜ L1 reste éteinte
  4. Nouvel appui sur BP3 ➜ Ordre d'allumage de L1 ➜ L1 sallume
Il aura falu 2 appuis sur BP3 pour rallumer la lampe après une extinction par temporisation. Impensable pour le client final.


Solution
On doit pouvoir rallumer la lampe avec un seul appui après une extinction automatique.
La solution a évidemment été prévue par les concepteurs de ETS / KNX : Il faut utiliser les retours d'état.

Dans notre cas, le commutateur doit émettre une information sur le bus, indiquant à l'interface bouton poussoir MTN670804 qu'il a éteint la lampe. Ainsi, le prochain appui sur BP3 émettra à nouveau un ordre d'allumage.

Pour réaliser cela dans ETS, il faut utiliser une nouvelle adresse de groupe pour la transmission de cette information (retour d'état).

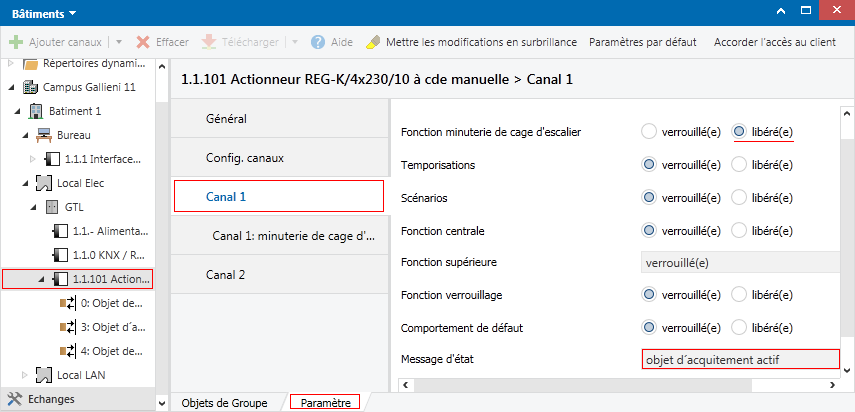

Dans un premier temps il faut modifier les paramettres du commutateur pour qu'il transmette un retour d'état :
Fenêtre bâtiment ➜ Actionneur MTN649204 ➜ onglet Paramètres ➜ sous onglet Canal 1 ("objet d'acquitement actif" pour "Message d'état") ets91

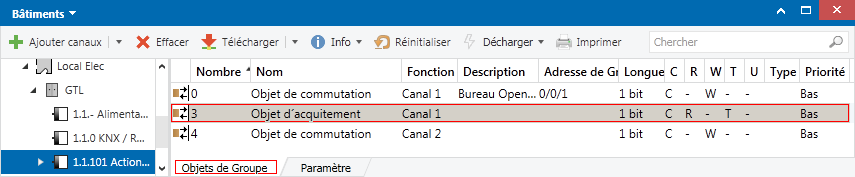

Si l'on bascule sur l'onglet "Objets de groupe" on constate la présence d'un nouvel objet : "3 Objet d'acquitement" ets92

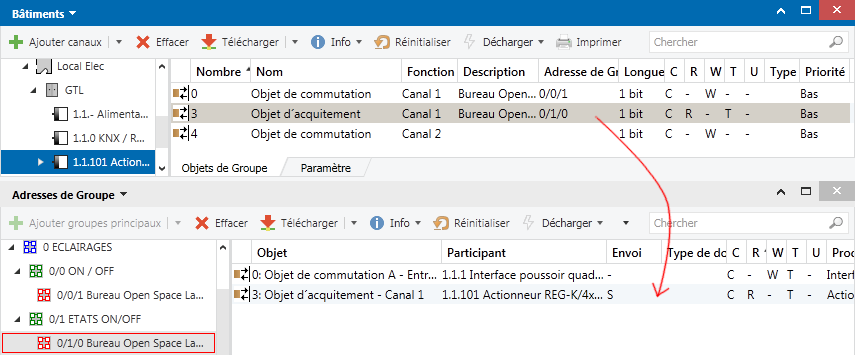

- Créer l'adresse de groupe "Bureau open space Lampe 1" dans "0 ECLAIRAGE" ➜ "0/1 ETATS ON/OFF"
- Y glisser les 2 objets de groupe comme ci-dessous ets93
On a ainsi réaliser un retour d'état. Après programmation des participants, le scénario devrait fonctionner correctement.
