Installation domotique KNX, éclairage [TP 11] - Matériel KNX

Le détail de câblage d'une partie de l'installation permet d'expliquer plus clairement l'interaction entre les éléments.
Il permet notamment de distinguer les deux structures indépendantes : secteur 230v~ / bus KNX.
C'est également l'occasion de présenter le rôle de chacun des participants KNX mis en oeuvre lors de cette première intervention.

• L'alimentation 24v~. Elle est pourtant indispensable car le module KNX/IP router doit être alimenté en 24v~, l'alimentation du bus KNX ne lui suffit pas.
• le disjoncteur 1A. Il protège l'alimentation KNX et l'alimentation 24v~ présente dans le tableau électrique.

Les organes interconnectés sur un bus KNX sont appelés les participants. On peut les classer en trois catégories distinctes :

• Actionneurs : leur rôle est de réaliser la commande de puissance sur le secteur permettant d'alumer une lampe ou d'actionner un volet roulant par exemple.
• Capteurs : ils permettent au système d'acquérir des informations. Ils peuvent être actionnés par l'homme (ex : bouton poussoir ...) ou dépendre d'une grandeur physique (ex : capteur de température, de présence ...)
• Structurels : Ils ne proposent pas d'interactions avec l'utilisateur final mais sont indispensables au fonctionnement global de la structure (ex : alimentation, interface de programmation, routeur, coupleur, répéteur, ...)

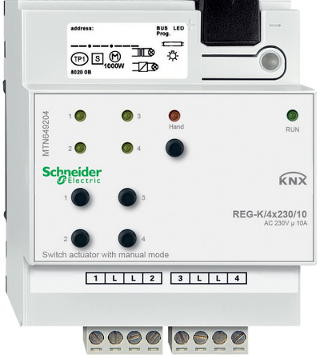

MTN649204, de marque Schneider Electric, est un actionneur de commutation.
Il dispose de 4 sorties de commutation de puissance indépendantes (contacts NO, Normalement Ouverts) supportant jusqu'à 10A.
Il peut être utilisé par exemple pour commander 4 points d'éclairages indépendants.
Il dispose d'un mode manuel avec 4 boutons et 4 voyants sur sa face avant. Mode particulièrement utile pour effectuer de la maintenance ou de la mise au point.
Attention, bien qu'il puisse actionner des charges inductives (type moteurs électriques), il n'est pas adapté à la commande de volets roulants.
En fonctionnement standard, il est alimenté tant par le bus KNX que par la tension réseau mais il peut fonctionner également en mode alimentation bus exclusive.
Il est conçu pour être monté sur rail DIN dans un tableau électrique de GTL (largeur 4 u)

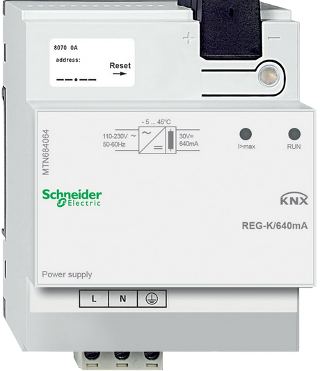

MTN684064, de marque Schneider Electric, est une alimentation pour bus KNX sur paire torsadée. C'est un organe structurel.
Alimentée par le secteur en 230v~, elle produit la tension continue de 29v nécessaire au fonctionnement du bus KNX.
Elle peut fournir au maximum un courant de 640mA permettant d'alimenter environ 64 participants KNX.
Elle intègre des LED d'indication de fonctionnement, de surtension et de court-circuit, ainsi qu'un bouton de remise à zéro permettant de réinitialiser les participants KNX connectés au bus auquel elle fournit l'alimentation.
Elle est conçue pour être montée sur rail DIN dans un tableau électrique de GTL (largeur 4 u)

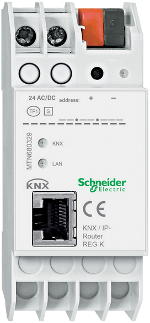

MTN680329, de marque Schneider Electric, est une inerface KNX / IP router. C'est un organe structurel.
Cette interface peut établir la communication entre plusieurs lignes de bus KNX via un réseau local IP. Elle peut également être utilisée comme interface d'accès au bus pour programmer les différents participants à partir d'un PC avec le logiciel ETS.
Il peut être envisagé de retirer ce participant une fois la programmation terminée car son rôle sera terminé. Dans notre cas, il sera laissé en place de manière à pouvoir intervenir facilement sur l'installation.
Ce module doit être alimenté par une alimentation 24v~.
Ce module est pourvu d'un bouton de programmation et de voyants de fonctionnement (prog, lan, knx).
Il est conçu pour être monté sur rail DIN dans un tableau électrique de GTL (largeur 2 u)

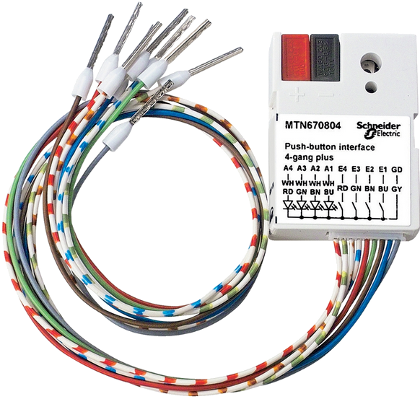

MTN625299, de marque Schneider Electric, est une interface bouton poussoir pour KNX.
Elle possède 4 entrées permettant de raccorder 4 simples boutons poussoir quelconques. Il n'est pas nécessaire d'alimenter les boutons poussoir, il suffit de les raccorder à l'interface.
Elle dispose également de 4 sorties permettant d'alimenter des voyants (LED à faible consommation <1mA).
L'interface est alimentée exclusivement par le bus KNX.
Elle est conçue pour être encastré dans un boitier mural à proximité des boutons poussoirs qui lui sont reliés.
