Chaque module KNX (participant) dispose, en interne, d'un logiciel permettant de réaliser diverses fonctions.
Par exemple, le module actionneur de commutation Schneider MTN649204 est spécialisé dans la commande d'éclairage
mais il peut également commander des moteurs, géré des temporisations et divers scénario.
Il aura un comportement différent selon la fonction pour laquelle on va le programmer.
Pour notre scénario, il est probable que la configuration par défaut de l'interface Bouton Poussoir soit correcte.
Il faut toutefois vérifier et valider.

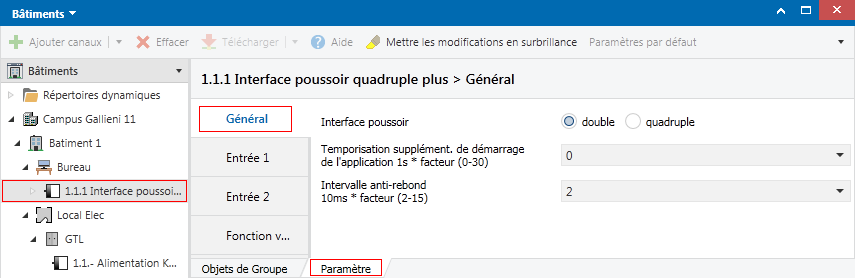

Dans la fenêtre Bâtiments,Dans le Bureau, sélectionner l'interface bouton poussoir ➜ onglet "Paramètres" ➜ sous-onglet "Général"
Ici, on sélectionne interface poussoir "double". Alors, seulement 2 entrées seront actives et utilisables.
Rappel : pour le moment, un seul bouton poussoir (BP3) est connecté sur l'entrée 1 de l'interface.
Voir schéma.

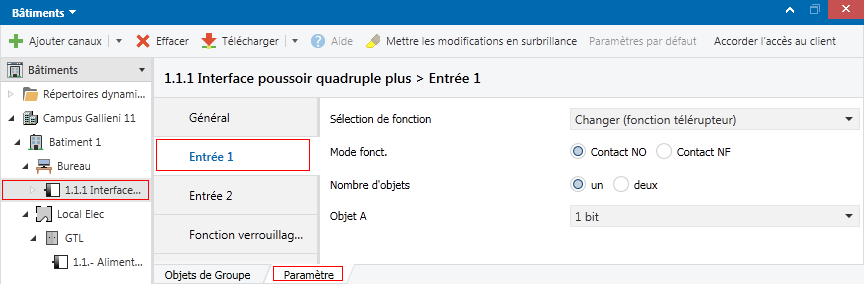

Sélectionner l'interface bouton poussoir ➜ onglet "Paramètres" ➜ sous-onglet "Entrée 1"
Fonction "Télérupteur", contact "NO" (Normalement Ouvert, en cohérence avec le bouton BP3 utilisé)

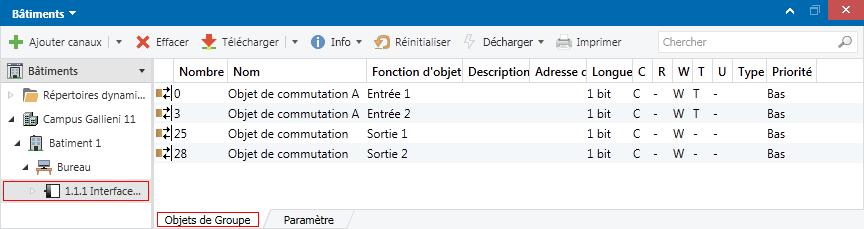

Sélectionner l'interface bouton poussoir ➜ onglet "Objets de groupe"
On peut constater que quatre "Objets de groupe" sont présents. Ils serviront pour créer le scénario dans l'étape suivante.

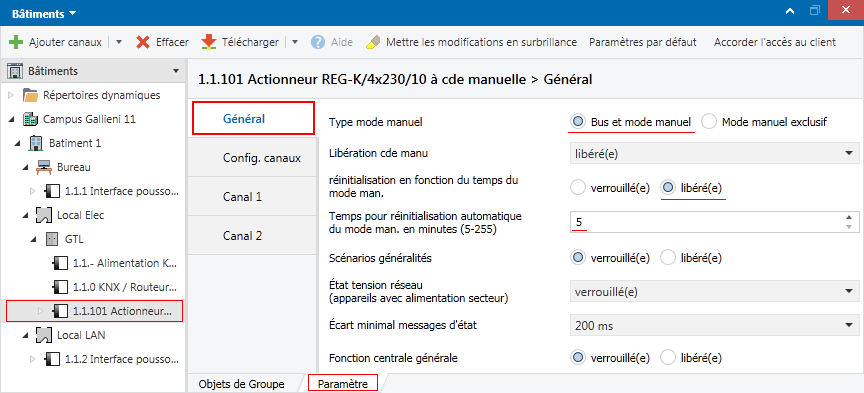

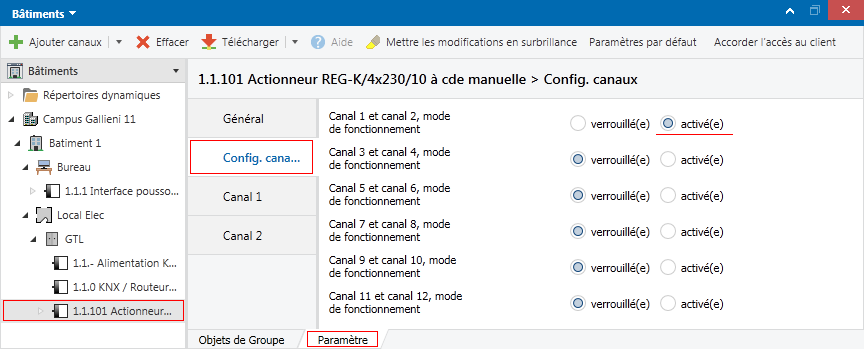

Les fonctionnalités du Commutateur sont plus nombreuses et plus complexes.
Ici, comme le montre le plan de câblage partiel représenté à l'étape Matériel KNX,

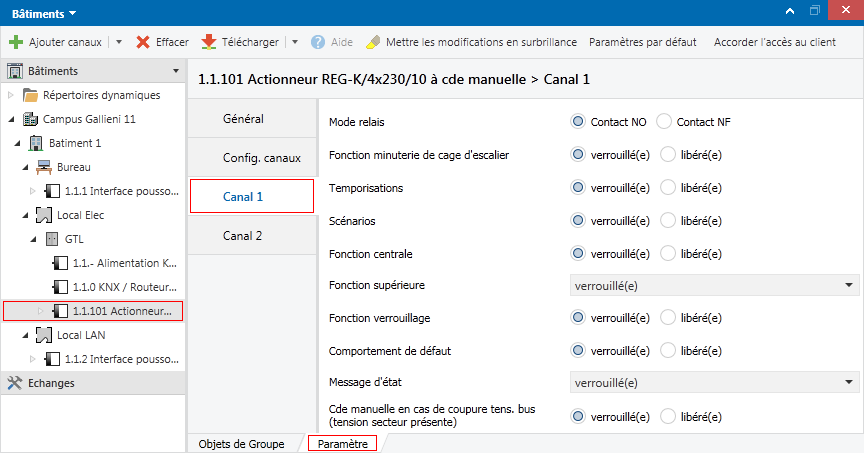

on va utiliser la sortie 1 en commutation individuelle.

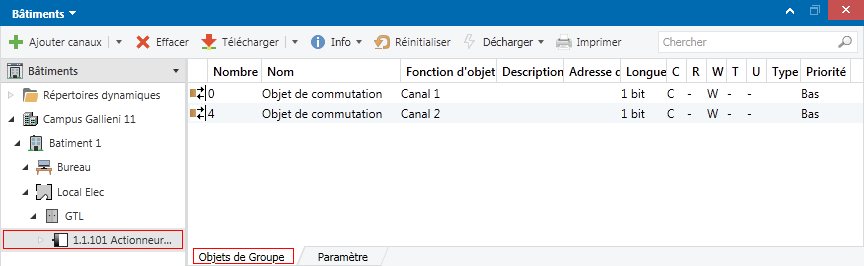

Sélectionner le commutateur "MTN649204" ➜ onglet "Objets de groupe"
On peut constater que deux "objets de groupe" sont présents.
Ils sont liés à la configuration réalisée. Ils serviront pour créer le scénario dans l'étape suivante.
