Installation domotique KNX,
éclairage
[TP 11] - Découverte ETS
ETS est le logiciel qui est utilisé pour programmer l'installation en mode "system".
Il doit être installé sur le PC qui sera relié à l'interface KNX /IP router pour configurer les participants.
Les étapes d'installation et prise en main sont décrites ci-dessous.
La version 5 demo d'ETS est utilisée ici. Elle diffère peu de la version 4 si ce n'est que ETS 4 nécessite la création d'une base de donnée (non décrit ici) alors que ETS 5 utilise des fichiers pour enregistrer les projets.
Rappel : ETS 5 demo limite à 5 le nombre de participants d'une installation.
Le logiciel est disponible en téléchargement sur Internet mais il est également disponible sur le serveur intranet.
Son installation ne présente pas de difficulté. Il sera installé avec les options par défaut.
ATTENTION, il semble impératif d'être connecté à Internet lors de l'installation du logiciel !
Pour pouvoir insérer des participants dans un projet, il faudra au préalable que l'on dispose de leur bibliothèque associée.
Ces fichiers ont l'extension ".knxprod"
Il sont souvent appelés "programmes d'application ETS" et sont toujours fournis par le constructeur sur les pages web des produits concernés :
- Commutateur Schneider MTN649204
- Alimentation Schneider MTN684004
- Interface KNX / IP router Schneider MTN680329
- Interface Bouton Poussoir Schneider MTN670804
Il est conseillé de les stocker dans le dossier \Documents\KNX\ créé automatiquement lors de l'installation de ETS pour plus de facilité d'accès.
Pour faciliter l'élaboration des projets, on utilisera un fichier qui créera automatiquement les "adresses de groupe" dont on se servira.
On comprendra plus tard sont utilité.
Il faut télécharger le fichier CONVENTION 2010 v1.1.csv et le stocker avec les précédents.

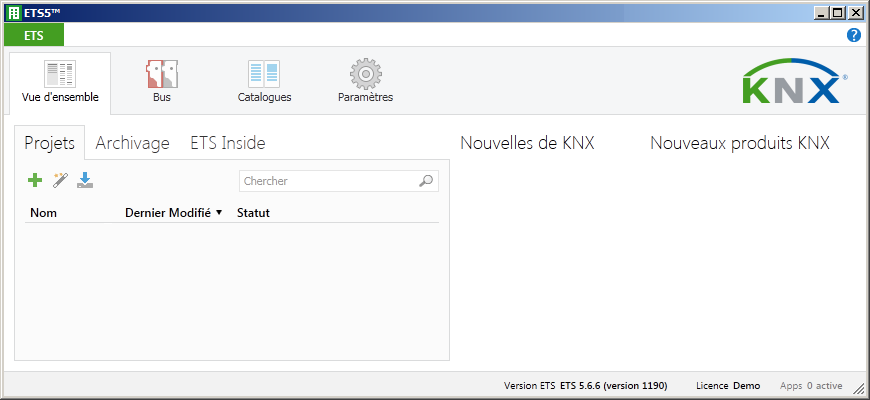

Lors du lancement du logiciel ETS on doit obtenir une fenêtre qui ressemble à celle ci-dessous.
L'onglet "Vue d'ensemble" est actif. Aucun projet n'existe lors de la première utilisation.

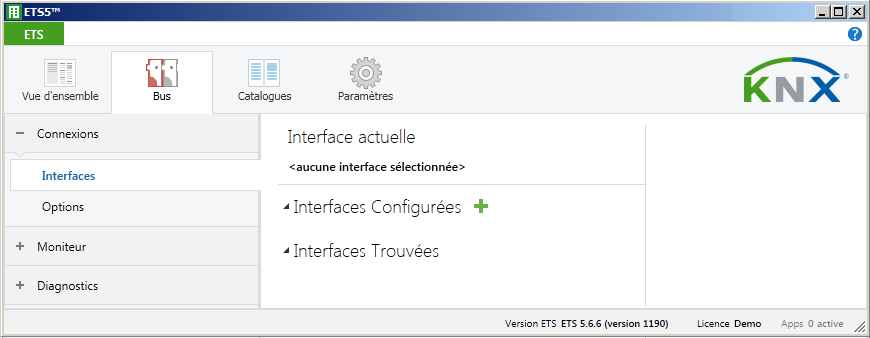

Si l'on active l'onglet "Bus" dans le sous-menu "Connexions" ➜ "Interfaces" on peut observer l'interface avec laquelle on est éventuellement connecté.
Dans un premier temps, il est normal de constater qu'aucune interface n'est trouvée ni sélectionnée.
A cette étape, pour que la liaison puisse s'établir, il faut :
- Alimenter le bus KNX en actionnant le disjoncteur associé (voir le tableau électrique et schéma électrique dans la mise en situation)

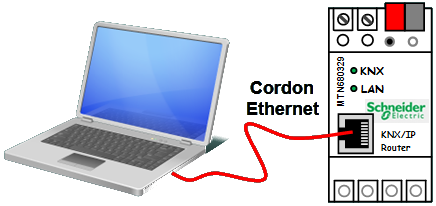

- Connecter le PC à l'interface KNX /IP router avec un cordon Ethernet.
Pour pouvoir rentrer en communication Ethernet, il faut que l'interface du PC soit en IP fixe dans le même réseau logique.

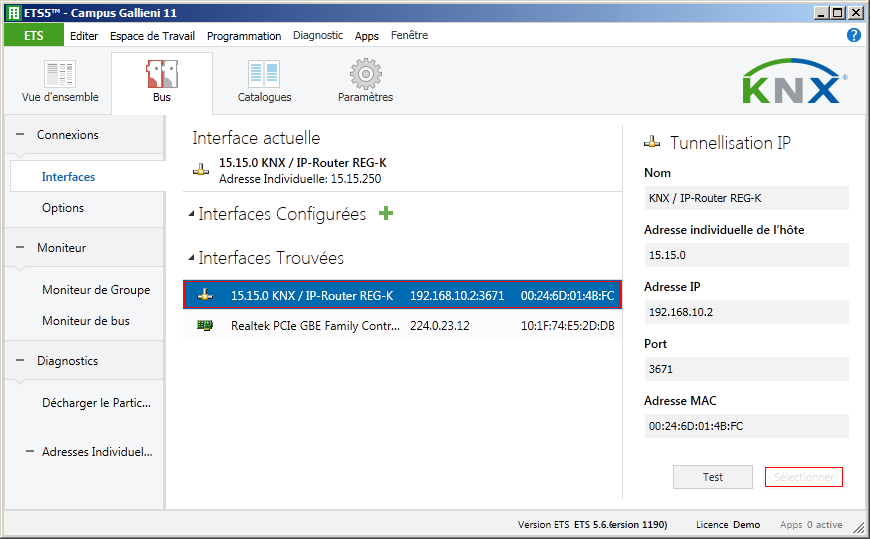

Maintenant l'interface devrait être automatiquement identifiée.
Il faut alors la sélectionner afin de pouvoir l'utiliser pour le projet.

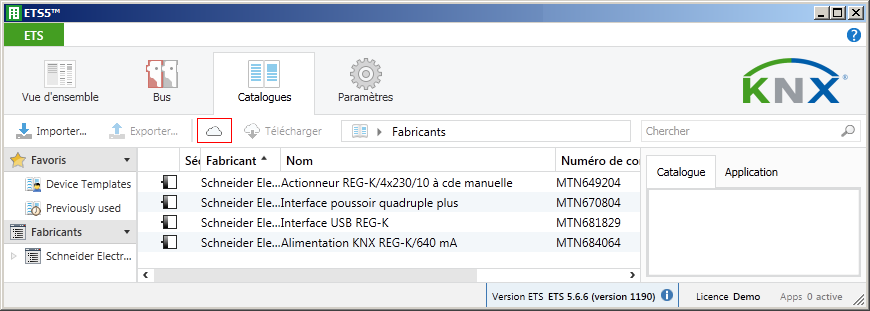

Activer l'onglet "Catalogues".
C'est à cette étape que l'on finalise la préparation en vue de la création du projet.
Importer les catalogues (fichiers ".knxprod" téléchargés précédamment) de chacun des produits que l'on va utiliser dans le projet (Alimentation, commutateur, interface USB et bouton poussoir)
Dans un premier temps, il est conseillé de masquer le catalogue en ligne pour ne pas être submergé de références produits qui pourraient créer des confusions lors de nos premières utilisations de ETS.
