Installation domotique KNX,
éclairage
[TP 11] - Création projet Il est temps maintenant de créer un nouveau projet et d'organiser l'espace de travail.
Création du projet
1. Activer l'onglet "Vue d'ensemble" sous-menu "Projets"
2. cliquer sur l'icône

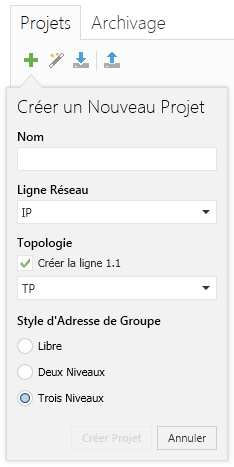

pour créer un nouveau projet.3. Donner un nom au projet. On le nommera ici "Campus Gallieni 11"
4. On conservera les options par défaut (On approfondira plus tard leur signification)
- Ligne réseau : IP
- Créer la ligne 1.1 (simplification des démarches ultérieures)
- Ligne : TP (Paire Torsadée)
- Style d'adresse de groupe : Trois niveaux
5. Une fois validé, le projet s'ouvre automatiquement.
N.B. On peut basculer entre les affichages (PROJET ou CONFIG GENERALE) en cliquant sur l'icone
en haut à gauche de la fenêtre.
Organisation de l'espace de travail
Plusieurs approches sont possibles dans l'utilisation de ETS. Différentes sous-fenêtres peuvent être affichées à l'intérieur de la fenêtre principale selon l'approche souhaitée.
Par défaut, la fenêtre "bâtiments" doit être affichée. Il nous faut également afficher la fenêtre "Adresses de groupe"

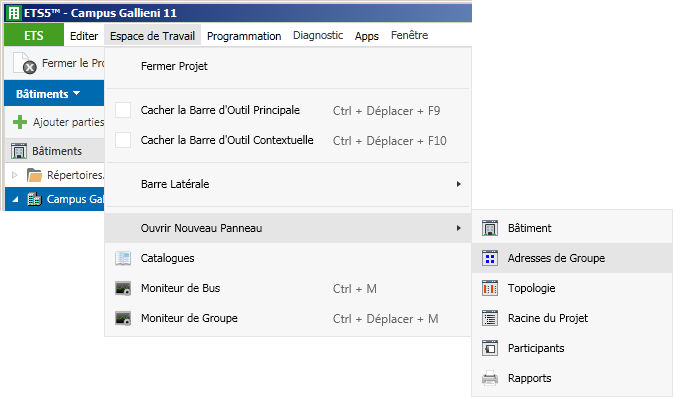

Cliquer, dans le menu, sur "Espace de travail" ➜ "Ouvrir nouveau panneau" ➜ "Adresses de groupe".

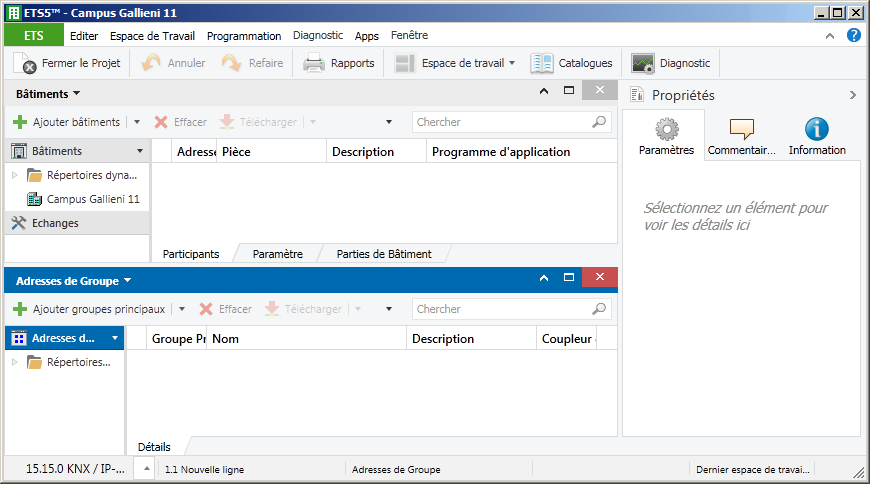

On doit, à cette étape, disposer d'un espace de travail qui ressemble à celui ci-dessous.
Définition des adresses de groupe
Les adresses de groupe vont servir à lier les fonctions des participants de manière à construire un scénario.
Ces adresses de groupe peuvent être créées par le concepteur du projet mais ici pour nous simplifier la tâche nous allons importer une définition créée au préalable : le fichier "CONVENTION 2010 v1.1.csv" que l'on a téléchargé précédemment.

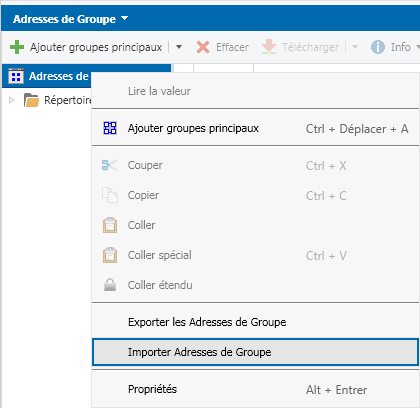

Clic droit sur
➜ Importer ...

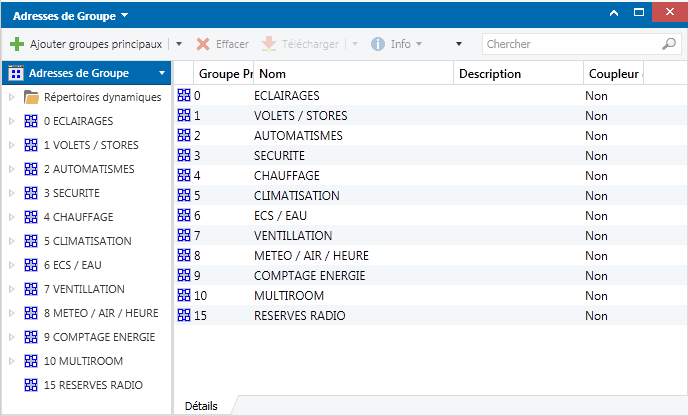

On obtient alors une fenêtre Adresses de groupe avec une structure pré-établie comme ci-dessous.
